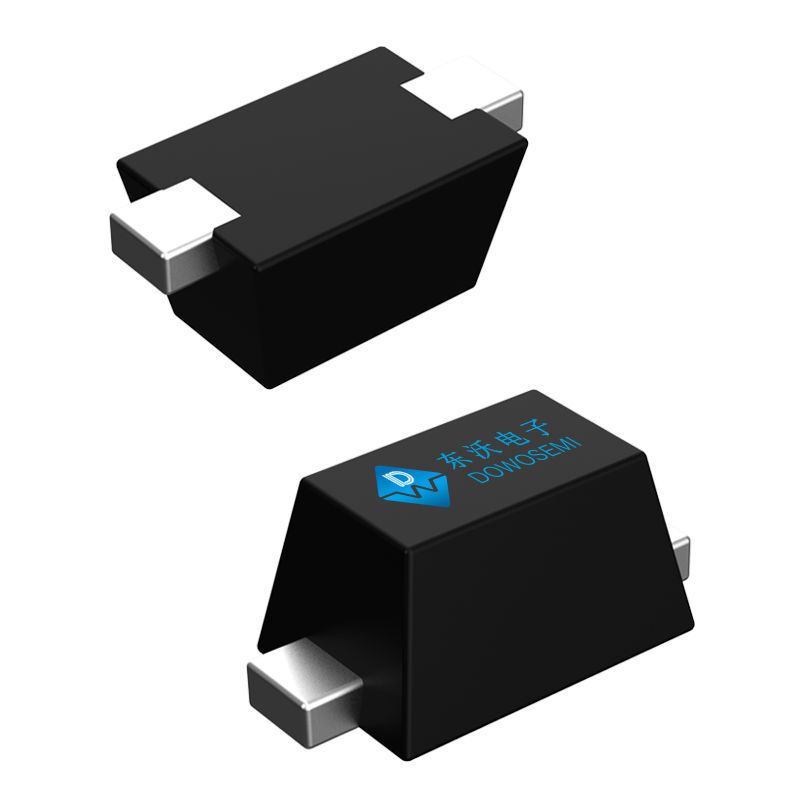

东沃SOD-523封装车规级ESD静电保护二极管具有反应速度快、导通电压低、体积小、集成度高、同时实现多条数据线保护。同时，ESD二极管，电容值低，是理想的高频数据保护器件，多样化封装，完全可实现在不同位置、空间上灵活地进行集成化ESD保护。
ESD静电保护二极管特点：
1）ESD 是一种钳位型过电压保护器件，用于静电防护及一些较低浪涌的防护；
2）工作电压根据 IC 的工作电压设计，如 2.8V、3V、3.3V、5V、8V、12V、18V、15V、24V、36V 等；
3）电容低，最小可做到零点几皮法，满足高速数据接口应用，不影响数据通信质量；
4）可做到小型化器件，如 0201、0402 等封装，节约 PCB 空间；
5）灵活度高，可根据应用需求设计电容、封装形式、浪涌承受能力等参数。
东沃全系列ESD二极管封装形式有：SOT-23、SOT-23-5L、SOT-23-6L、SOD-323、SOD-323F、SOD-523、SOD-723、SOD-923、SOT-143、SOT-323、SOT-363、SOT-523、SOT-553、SOT-563、SOP-8、DFN0603、DFN1006、DFN1610、DFN2020、DFN2510等等！
| 型号 | 图片 | VRWM (V) | VBR (V) | IR (μA) | IPP (A) | VC (V) | CJ (pF) | PPP (W) | Polarity | Package | 下载 |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
5 |
6 |
0.1 |
7 |
16 |
0.7 |
100 |
Bi |
SOD-523 |
|
|
|
|
20 |
24 |
0.1 |
4 |
36 |
5 |
145 |
Bi |
SOD-523 |
|
|
|
|
5 |
5.5 |
0.5 |
8 |
15 |
15 |
120 |
Bi |
SOD-523 |
|
|
|
|
3.3 |
4.2 |
0.5 |
9 |
12.5 |
15 |
100 |
Bi |
SOD-523 |
|
|
|
|
15 |
16.5 |
1 |
8 |
25 |
25 |
100 |
Bi |
SOD-523 |
|
|
|
|
3.3 |
3.7 |
0.5 |
40 |
13 |
100 |
500 |
Bi |
SOD-523 |
|
|
|
|
15 |
16.7 |
1 |
8 |
32 |
50 |
240 |
Uni |
SOD-523 |
|
|
|
|
24 |
26.7 |
0.5 |
6 |
40 |
26 |
240 |
Uni |
SOD-523 |
|
|
|
|
36 |
40 |
0.5 |
6 |
60 |
27 |
360 |
Uni |
SOD-523 |
|
|
|
|
36 |
39 |
1 |
6 |
55 |
20 |
330 |
Bi |
SOD-523 |
|
|
|
|
24 |
26.7 |
0.1 |
8 |
40 |
27 |
320 |
Bi |
SOD-523 |
|
|
|
|
36 |
38 |
0.5 |
8 |
56 |
20 |
450 |
Bi |
SOD-523 |
|
|
|
|
5 |
6 |
0.3 |
9 |
12 |
60 |
120 |
Uni |
SOD-523 |
|
|
|
|
12 |
13.5 |
0.5 |
9.5 |
24 |
45 |
250 |
Uni |
SOD-523 |
|
|
|
|
24 |
25.5 |
0.5 |
6 |
52 |
25 |
300 |
Uni |
SOD-523 |
|
|
|
|
36 |
42 |
0.5 |
6 |
63 |
30 |
400 |
Uni |
SOD-523 |
|
|
|
|
5 |
6 |
0.5 |
4 |
20 |
0.35 |
80 |
Bi |
SOD-523 |
|
|
|
|
3.3 |
3.8 |
1 |
10 |
7 |
15 |
90 |
Bi |
SOD-523 |
|
|
|
|
5 |
5.8 |
1 |
8 |
10 |
15 |
80 |
Bi |
SOD-523 |
|
|
|
|
3.3 |
4 |
0.5 |
10 |
8 |
18 |
80 |
Bi |
SOD-523 |
|
|
|
|
5 |
6 |
0.5 |
19 |
13 |
100 |
240 |
Uni |
SOD-523 |
|
|
|
|
5 |
6 |
1 |
6 |
14 |
6 |
85 |
Bi |
SOD-523 |
|
|
|
|
5 |
6 |
0.5 |
30 |
12 |
60 |
420 |
Bi |
SOD-523 |
|
|
|
|
5 |
5.5 |
0.5 |
3 |
11 |
3.5 |
35 |
Bi |
SOD-523 |
|
|
|
|
5 |
6 |
0.1 |
3 |
20 |
0.35 |
60 |
Bi |
SOD-523 |
|
|
|
|
7 |
8 |
0.5 |
20 |
14 |
100 |
320 |
Uni |
SOD-523 |
|
|
|
|
12 |
13.3 |
1 |
7 |
22 |
42 |
150 |
Uni |
SOD-523 |
|
|
|
|
12 |
13.3 |
0.5 |
8 |
16 |
10 |
120 |
Bi |
SOD-523 |
|
|
|
|
24 |
26 |
0.5 |
9 |
40 |
30 |
420 |
Bi |
SOD-523 |
|
