POE以太网供电浪涌保护方案 东沃电子免费优化设计

POE以太网供电技术的发展势头十分强劲，这一技术可简化用电设备的安装和部署，省去了需要设置独立输电的专用线。现如今，POE以太网供电技术应用十分广泛，在安防、通信以及智能电网等工业系统，用以实现系统内的数据、视频传输、流量控制、以及通过总线实现供电。但由于工业以太网工作环境的严苛，对于POE以太网供电端口的浪涌及静电防护必不可少，接下来电路保护器件厂家东沃电子（DOWOSEMI）下面就POE以太网供电端口浪涌保护防护方案做个介绍：

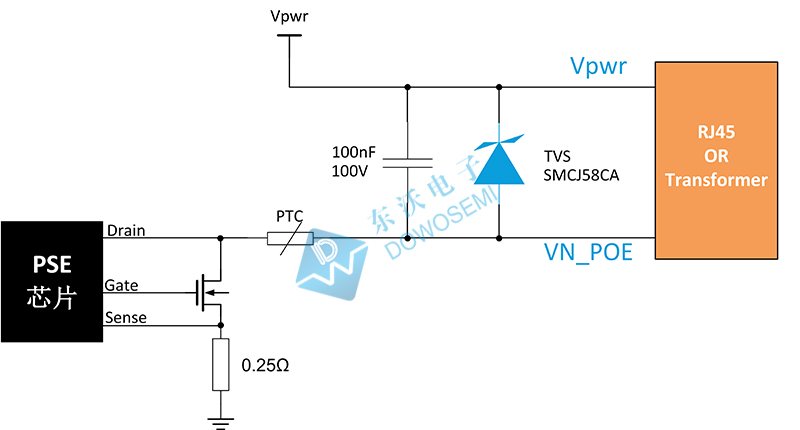

1.供电端设备PSE浪涌保护方案

首先看到供电端设备PSE端，主要包含PSE芯片，MOS管（有些PSE芯片MOS管是集成在芯片里面的），自恢复保险丝，还有TVS管，一般这个TVS管保护电压是58V的。这个电阻是用来检测POE传输的电流的，一般是零点几欧姆。Vpwr网络和VN_POE信号接到网络变压器中心抽头或者RJ45。

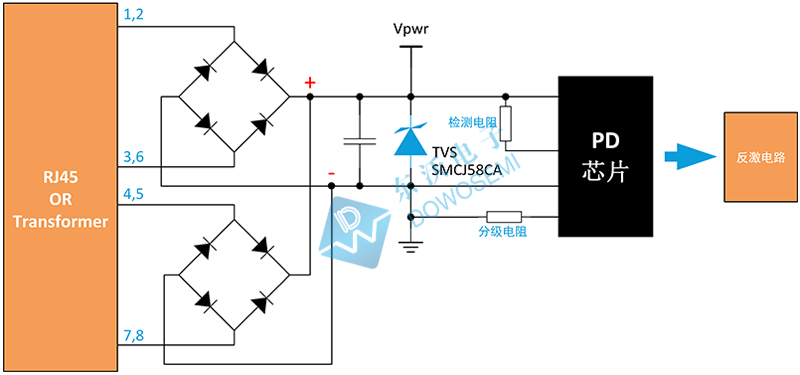

2.受电端设备PD浪涌保护方案

受电端设备PD端会有两个整流桥，一个接在网线1236对应的网络变压器的中心抽头，另一个接网线4578对应的网络变压器中心抽头或者RJ45的4578引脚，这两个整流桥的目的是无论12和36，45和78为正还是负，都会保证上面为正下面为负。然后PD芯片还会作为后面反激电路的控制芯片，把POE标准的37-57V降到我们板级需要的12V或者其它电压。

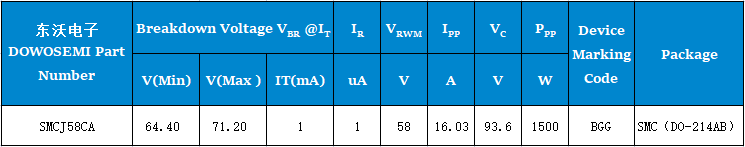

方案优点：无论PSE或PD端电路设计，针对电源输入接口及输出POE交换芯片都需要进行浪涌防护应用，推荐使用国产TVS管品牌厂家东沃电子的TVS瞬态抑制二极管SMCJ58CA，双向防护、工作电压58V、最小击穿电压64.4V、反向漏电流1μA、峰值脉冲功率1500W，ESD防护等级满足IEC61000-4-2标准±15kV（空气放电）/±8kV（接触放电），以下是东沃电子TVS二极管SMCJ58CA的主要电气参数：
