单路DC 24V直流电源供电分路浪涌保护

 一、电路保护需求
1）供电输入：DC24V 10A输出：DC24V;
2）1路电源输入，8路电源输出,正常状态下电流工作在3.5~24ma;
3）输出电源要求，可持续短路保护，不对输入电源，及其他输出电源电路造成影响；
4）输出端正常情况可以接入负载，也可以悬空、什么都不接。
5）输出端短路后，自动保护，不得影响其他电路。当输出端，恢复正常后自动恢复供电。
6）输出误接入输入AC电源（无极型），不的损坏电路，恢复正常后自动恢复供电。（原来未考虑,这次增加上）
7）输出误接入400电源（ac、dc），不允许损坏本路电源电路，及其他输出电源电路造成影响。（可考虑）8）输出电路防雷击、允许损坏本路电源电路。（可考虑更高要求）

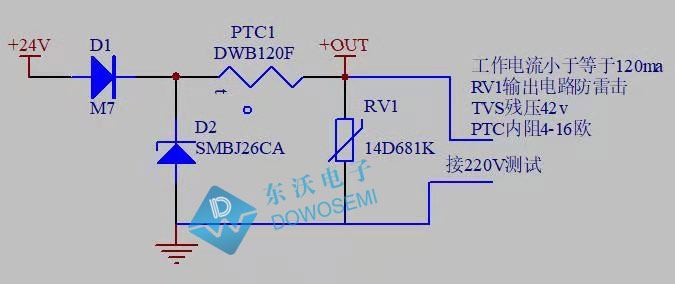

二、保护电路图
瞬态抑制TVS二极管+自恢复保险丝+压敏电阻

三、保护器件详解
1）TVS二极管SMBJ26CA
脉冲功率：600W
封装形式：SMB/DO-214AA
截止电压：26.0V
钳位电压：42.1V
击穿电压：28.90V-31.90V
漏电流：1μA
峰值脉冲电流：14.25A

2）自恢复保险丝DWB120F
维持电流：0.12A
最大电压：250V
最大电流：3A
稳压功耗：1.0W
电阻：4.00Ω-12.00Ω

3）压敏电阻14D681K
压敏电压：680V（612V-748V）
交流电压：420V
直流电压：560V
钳位电压：1120V
脉冲电流：50A
