SD卡端口静电保护方案，为无人机保驾护航

近日，很多客户前来咨询SD卡端口静电保护的方案。不同产品的SD卡端口，其静电保护设计方案略有差异。接下来分享的是SD卡端口在无人机中的静电保护，设计方案如下：

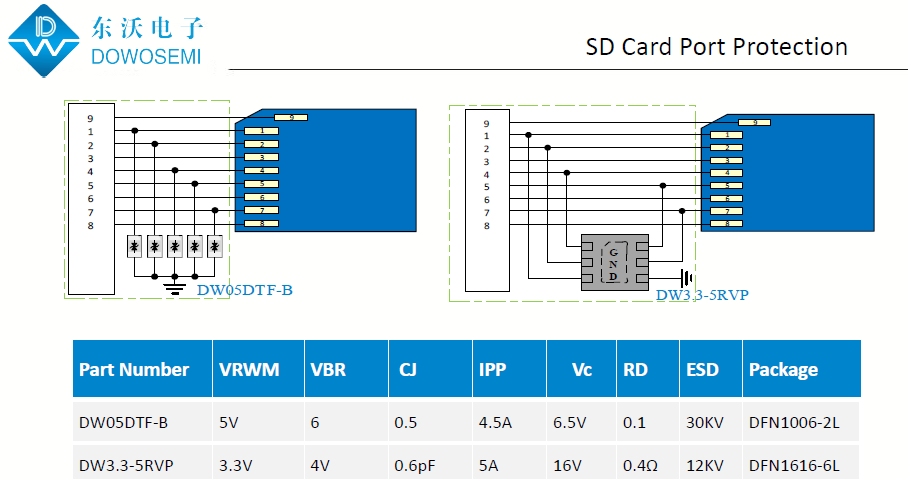

从SD卡端口静电保护方案图中可以看出，电路保护器件选用了超低结电容ESD静电保护二极管DW05DTF-B，封装DFN1006-2L，结电容0.5pF；DW3.3-5RVP，封装DFN1616-6L，结电容0.6pF；低漏电流，响应速率快，封装体积小，节约PCB空间。此方案满足ESD IEC 61000-4-2 Level4 Contact Discharge：8KV，Air Discharge：15KV。咨询热线：136 7581 6901（微信同号）朱工
