LED灯珠分立静电防护设计方案图
发表日期：2020-10-13来源：www.dowosemi.cn浏览：1593

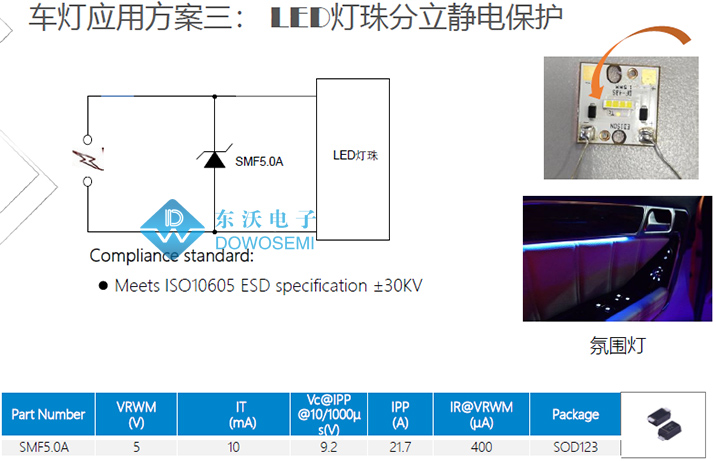

LED灯珠分立静电防护设计方案图，如下：
从方案图中可以看出，LED灯珠分立静电防护选用了一颗东沃电子生产的小功率TVS二极管SMF5.0A，单向、低漏电流、优秀的钳位电压能力、反应速度快，满足ISO10605 ESD specification ±30KV。有关TVS二极管SMF5.0A具体参数：
峰值脉冲功率：200W
封装：SOD-123
工作电压：5.0V
最小击穿电压：6.40V
最大击穿电压：7.00V
漏电流：400μA
峰值脉冲电流：21.74A
钳位电压：9.2V
想了解更多有关汽车LED灯珠分立静电保护方案、TVS二极管选型和应用，欢迎各位前来与东沃沟通交流：136 7581 6901（微信同号）朱工
