24V系统车灯浪涌保护设计方案图
发表日期：2020-10-12来源：www.dowosemi.cn浏览：1503

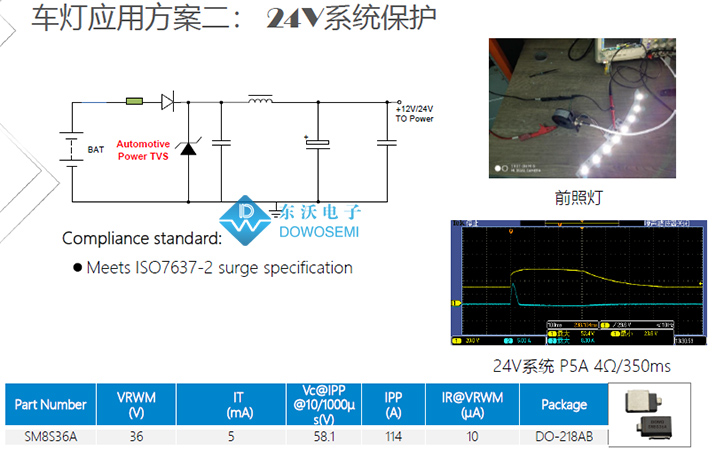

24V系统车灯浪涌保护设计方案图：
从图中可以看出，为了免受浪涌的威胁和损坏，在电路保护中选用了一颗汽车级TVS二极管SM8S36A，反应速度快、残压低、符合AEC-Q101标准，共差模防护，满足ISO7637-2 surge specification。被动元器件SM8S36A是一种高效型的浪涌电路保护器件，具体参数：
峰值脉冲功率：6600W
封装：DO-218AB
工作电压：36V
最小击穿电压：40.00V
最大击穿电压：44.20V
漏电流：10μA
峰值脉冲电流：114.00A
钳位电压：58.1V
汽车级TVS二极管种类繁多，型号齐全，SM8S36A是SM8S系列中的一种型号。想了解更多有关汽车车灯浪涌防护方案及汽车级TVS二极管在汽车电子产品中的应用，可前来与东沃沟通交流：136 7581 6901（微信同号）朱工
