卫星天线端口浪涌保护方案
发表日期：2020-07-08来源：www.dowosemi.cn浏览：1550
东沃电子FAE工程师团队，针对卫星天线端口的浪涌保护，设计了很多电路防护图。接下来，重点分享其中一个卫星天线端口浪涌保护方案：

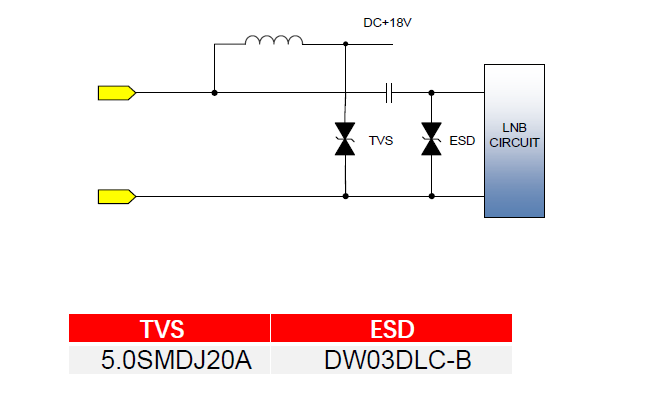

从上图中的卫星天线端口浪涌保护方案可以看出，电路保护器件采用的是东沃电子自主研发、生产的TVS瞬态抑制二极管5.0SMDJ20A和ESD静电保护二极管DW03DLC-B。该卫星天线端口保护方案Surge Capability：CM 4KV Per ITU K.21 1.2/50-8/20μs 2Ω。当然，针对卫星天线端口浪涌保护方案，还可根据客户的需求量身设计并量身定制电路保护器件！
想了解更多有关卫星天线端口浪涌保护方案、电路保护器件参数、特性、规格书及应用，欢迎与东沃电子沟通交流：136 7581 6901（微信同号）朱工
