PS/2键盘静电浪涌保护方案

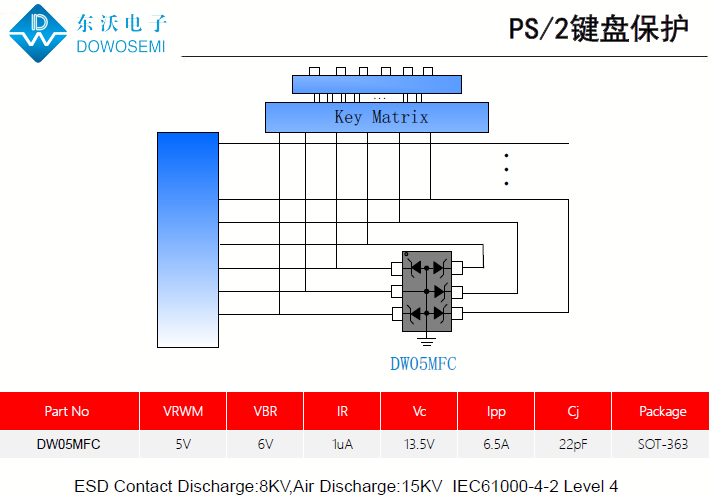

东沃技术团队设计的PS/2键盘静电浪涌保护方案，如下图：

从PS/2键盘静电浪涌防护方案图可以看出，电路保护元器件选用了东沃研发、生产、销售的TVS二极管阵列DW05MFC（SOT-363封装），最高工作电压5V，击穿电压6V，漏电流1uA，钳位电压13.5V，漏电流6.5A，结电容22PF。该保护方案符合IEC61000-4-2 等级4，静电接触放电8KV，空气放电15KV。针对PS/2键盘静电浪涌防护，有很多方案。具体选用哪种，客户可以根据自己的需求自由选择！
