DVI接口ESD静电保护方案

细致的您，就会发现，在这近十年的发展中，显示设备的接口发生了很大的变化。最开始使用的比较多的是蓝色VGA接口，接着出现了白色DVI接口，后来又有了HDMI接口，现在又出现了DP、USB Type-C接口等。在高清多媒体接口HDMI之前，比较多见的是DVI接口，这个在个人电脑上很常见。

数字视频接口DVI，是一种用于高速传输数字信号的技术。DVI的种类非常多，接口上有DVI-A、DVI-D、DVI-I三种不同类型的接口形式，又可分为单通道与双通道。DVI接口应用行业主要分布在消费电子、通信及汽车电子。DVI接口通常是连接在设备之间，线缆和接口暴露在设备外部，因此接口的设备面临着最为常见的电气危害——静电放电！

ESD静电防护对于高速率传输端口尤为重要。众所周知，由半导体技术决定，处理数据越快，芯片对静电就会越敏感。对于高速率传输端口的静电保护，需要考虑的因素也比较多。低电容ESD静电保护二极管对于高速条件下保持数据的完整性是非常关键的。在常见的瞬间过电压抑制器件中，TVS二极管阵列（ESD静电保护二极管），具有保护电压低而准确的优点，通常适用于高速数据通讯接口的保护。

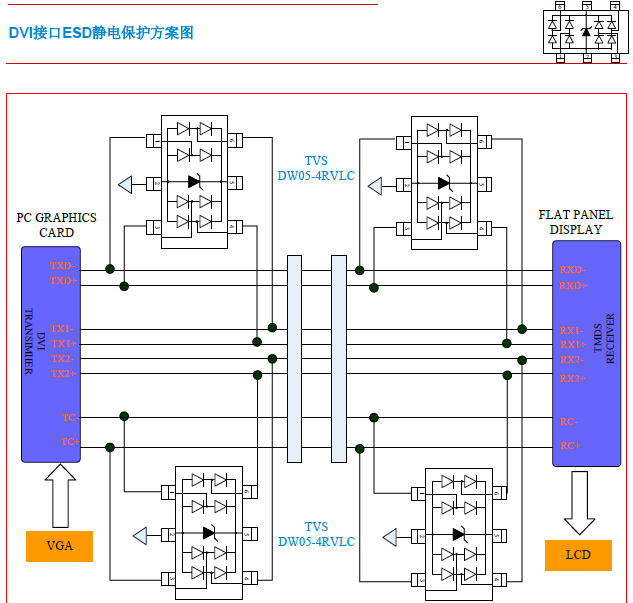

下图是东沃电子技术设计的DVI接口在电路中典型的ESD静电防护设计方案图：

东沃电子，不仅是一家专业的电路保护器件生产厂商，同时还是一家高品质电路保护解决方案服务提供商，从方案设计、器件选型、EMC测试、样品供应、按需定制一站式满足客户的需求。东沃电子技术部专注于EMC电磁兼容、防雷防静电防浪涌防护，拥有专业的防雷防静电防浪涌和汽车级测试实验室，免费方案设计及整改、器件选型、EMC测试及样品提供。想了解更多有关DVI接口ESD静电保护方案设计，欢迎联系东沃电子：136 7581 6901（微信同号）朱工！
