VDSL浪涌静电ESD防护方案

一、应用背景

1）气候变暖，雷雨天气增多；

2）VDSL是一种非对称的DSL技术；

3）在一对铜线上支持上行速率1.5Mbps～2.3Mbps，下行速率13Mbps～52Mbps；

4）有效传输距离在0～1.2公里范围；

二、方案详解

• 在变压器前端选用通流量大，体积小的陶瓷气体放电管GDT；

• 在变压器后端采用结电容小，体积小的TVS；

• GDT高度不超过2mm，可焊接在PCB板背部；

• 满足IEC61000-4-5、GBT17626.5，K21，K20，GR1089等浪涌测试标准；

三、方案应用：

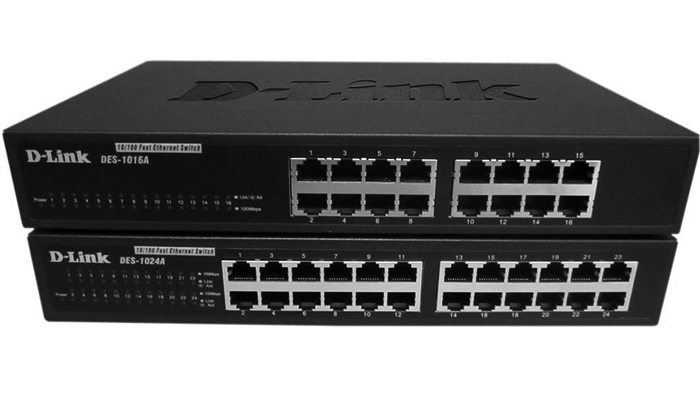

交换机、PON、家庭网关、路由器；

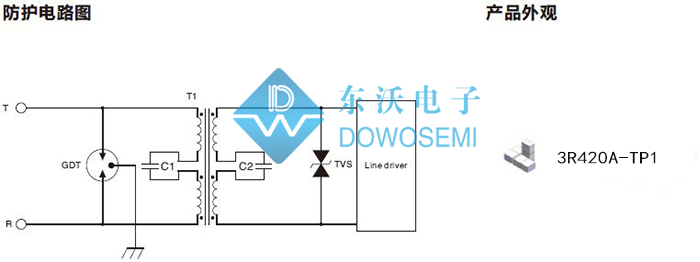

四、防护电路图：

五、保护器件详解

陶瓷气体放电管：3R420A-TP1

直流标称电压（V）：420 V

冲击击穿电压（1KV/μs）：< 950 V

耐脉冲冲击电流（8/20μs）：5 KA

极间电容C_P：< 1.5 pF

绝缘电阻：> 1 GΩ
