射频防雷浪涌保护方案

一、应用背景

1）全球气候变暖，雷雨天气增多；

2）射频很多置在室外，易受雷击；

3）传输速率高达1Gbps，结电容要求高；

4）高浪涌防护的安防设备成为趋势；

二、方案详解

• 方案前端选用一颗陶瓷气体放电管GDT，并联与信号线与地线之间，泄放大电流；

• 后端的TVS阵列结电容为1.2pF，不影响数据传输；

• TVS阵列封装为SOD-323，体积小，节约成本；残压低，有效保护射频芯片；

• 方案满足IEC61000-4-5、GBT17626.5等浪涌标准；

三、方案应用

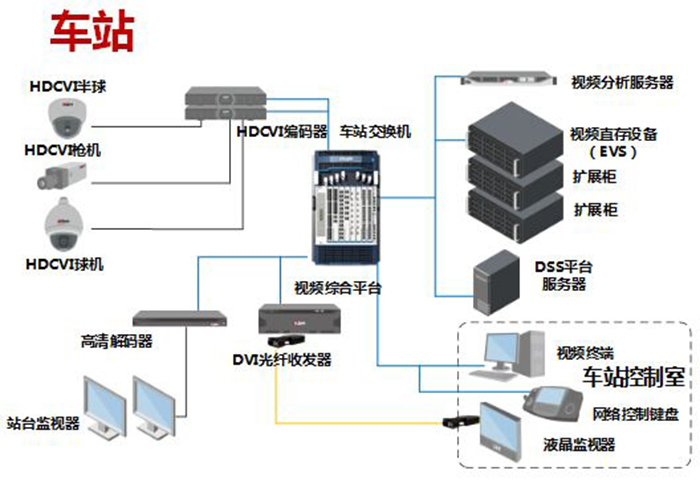

医疗器械、视频监控、光发射机、其他射频设备；

四、防护电路图

五、保护器件详解

1）陶瓷气体放电管：2R90TP5

直流标称电压（V）：90 V

冲击击穿电压（1KV/μs）：≤ 600 V

耐脉冲冲击电流（8/20μs）：5 KA

极间电容C_p：≤ 0.6 pF

绝缘电阻：≥ 1 GΩ

2）ESD静电二极管TVS1/TVS2/TVS3/TVS4：DW03DLC-B-S

P_PP：350W

V_RWM：3.3V

V_B：4.0V-7.0V

I_D：1μA

防静电能力(接触/空气)：8KV/15KV

结电容（f=1MHz）：1pF

封裝：SOD-323
