HDMI静电浪涌防护方案

一、应用背景

1）HDMI需要支持热插拔

2）HDMI传输速率较高

3）HDMI芯片脆弱，易静电损坏

二、方案详解

• 分别在HDMI的数据线，时钟频率等传输线用ESD静电二极管对地做防护，钳位静电电压；

• 该ESD静电二极管的结电容小于0.8pF，在HDMI最高速率时都可以完整传输信号；

• 该ESD封装为DSON-10，体积小，节约PCB空间，便于工程师设计；

三、方案应用

笔记本电脑、家用台式电脑、工业电脑、枪机设备、机顶盒、Pad、移动手持设备、电视

、车载、DVD刻录机、其他含HDMI端口设备；

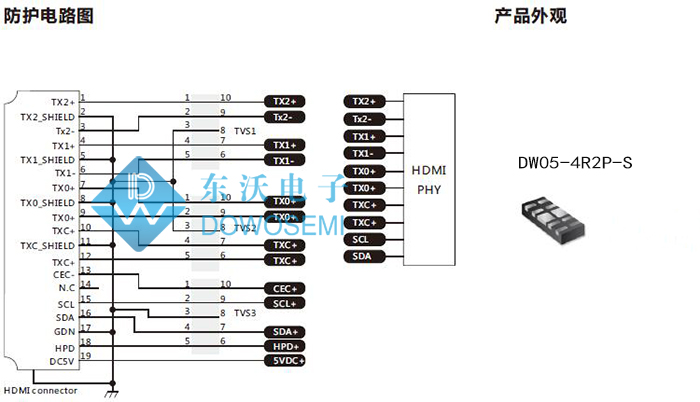

四、防护电路图

五、器件详解

ESD静电二极管DW05-4R2P-S

P_PP：100W

I_pp：5A

V_RWM：5.0V

V_B：6.0V

I_R：1uA

防静电能力(接触/空气)：8KV/15KV

结电容（f=1MHz）：0.8pF

封装：DFN-10L
