MMC多媒体卡静电浪涌保护方案及TVS二极管阵列（ESD二极管）选型推荐

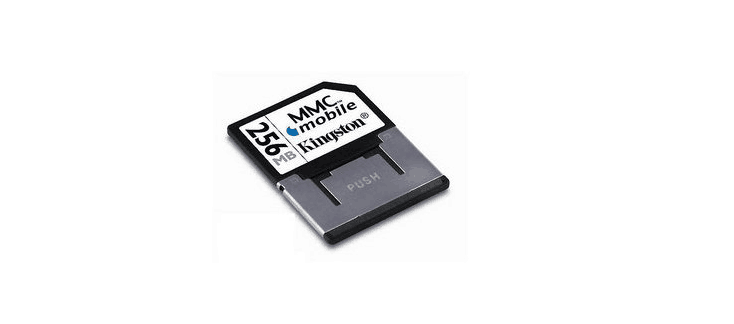

多媒体卡英文名为：Multi-Media Card，缩写MMC，是一种小型可擦除固态存储卡，特别应用于移动电话和数字影像及其他移动终端中。它是一种非易失性存储器件，体积小巧、容量大、耗电量低、传输速度快，广泛应用于消费类电子产品中。MMC多媒体卡也是一类经常带电拔插的接口。众所周知，带电拔插会不可避免地产生ESD静电或浪涌电流，如果不采取防护措施，极易因ESD静电或浪涌电流而击穿HOST相关引脚，甚至损害芯片内部核心电路，从而造成内部电路的永久损坏。接下来，高品质电路保护器件厂家及电路保护解决方案服务商东沃电子（DOWOSEMI）针对MMC多媒体卡ESD静电浪涌问题进行防护方案设计及TVS二极管阵列（ESD二极管）选型。

东沃MMC多媒体卡ESD静电浪涌防护方案图

东沃MMC多媒体卡ESD静电浪涌防护方案说明

从东沃MMC卡ESD静电浪涌防护方案图中可知，MMC信号接口防护东沃电子FAE工程师推荐选用TVS二极管阵列（ESD二极管）DW05-4R-S。DW05-4R-S具有低漏电、低钳位的特点，工作电压5V。根据IEC 61000-4-2，它可用于提供高达±30kV（空气放电）/±30kV（接触放电）的ESD保护，根据IEC 61000-4-5，可承受15A（8/20us）的峰值脉冲电流，达到350W（8/20us）的峰值脉冲功率，对接口芯片提供可靠的ESD静电和浪涌保护。MMC多媒体卡传输速率最大为10Mbits/s，ESD二极管DW05-4R-S结电容<2pF，保证信号传输的完整性；采用SOT-23-6L封装，超小集成器件保护。除了选用ESD二极管DW05-4R-S，东沃电子FAE工程师同时也推荐采用DW05-4RT3-E、DW05-4RT5-E、DW05-4RVLC-E、DW05-4RVLCH-E等替代物料。

MMC多媒体卡静电浪涌防护选用ESD二极管参数

查看东沃电子“ESD-DW05-4R-S Datasheet”、“ESD-DW05-4RT3-E Datasheet”、“ESD-DW05-4RT5-E Datasheet”、“ESD-DW05-4RVLC-E Datasheet”、“ESD-DW05-4RVLCH-E Datasheet”产品规格书可知，其具体参数详情如下：

以上是东沃MMC多媒体卡静电浪涌经典防护方案图，如有特殊需求，欢迎前来探讨。浪涌静电防护方案，找东沃电子，电路保护不迷路！方案中选用到的TVS二极管阵列（ESD二极管）DW05-4R-S、DW05-4RT3-E、DW05-4RT5-E、DW05-4RVLC-E、DW05-4RVLCH-E，东沃电子已全面量产、品质稳定、高可靠性、交期迅速、厂家价格、免费样品、免费EMC测试、免费选型，欢迎广大新老客户前来咨询：137 5773 6996（微信同号）余工
