Coaxial同轴音频接口浪涌静电ESD保护方案及电路保护器件选型

同轴音频接口（Coaxial）是用于传输高频率数字讯号的75欧姆同轴线材作为搭配标准的设备。其优点是阻抗恒定，传输频带较宽，
优质的同轴电缆频宽可达几百兆赫。同轴数字传输线标准接头采用BNC头，其阻抗是75Ω，与75Ω的同轴电缆配合，可保证阻抗恒
定，确保信号传输正确。既然是数据信号的传输，那么，在传输过程中，自然容易受到静电的干扰，影响信号的传输甚至失效。针
对Coaxial同轴音频接口浪涌静电放电问题，电子工程师通常会选用保护器件为其保驾护航。接下来，高品质保护器件生产厂家及保
护方案服务商东沃电子要分享的话题是：Coaxial同轴音频接口浪涌静电ESD保护方案。

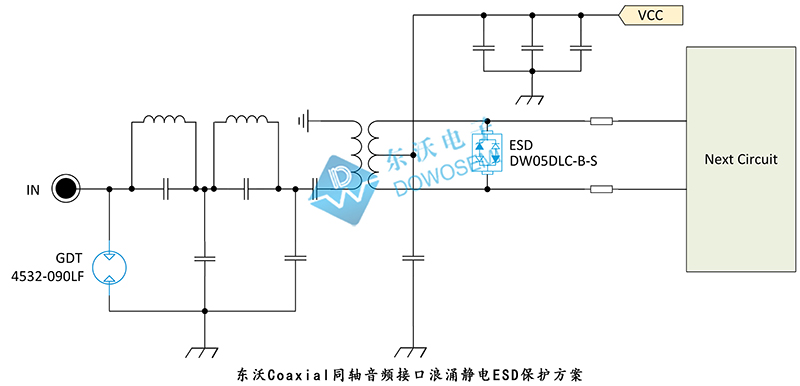

Coaxial同轴音频接口浪涌静电ESD保护方案图

Coaxial同轴音频接口浪涌静电ESD保护方案说明

从方案图可知，东沃电子针对Coaxial同轴音频接口浪涌静电保护，采用了二级防护。在第一级防护中，东沃电子技术推荐选用两
端陶瓷气体放电管4532-090L做浪涌防护，保证前端瞬间高压的保护作用，能将瞬间大电流释放到地。东沃4532-090L具有低结电
容特点，能确保信号的完整性。在第二级防护中，东沃电子技术推荐选用ESD静电保护二极管DW05DLC-B-S，低钳位电压、低结
电容（1pF），保证视频信号的完整性，同时符合IEC 61000-4-2标准±30kV（空气）和 ±30kV（接触），采用SOD-323封装。

Coaxial同轴音频接口浪涌静电ESD保护器件参数

1）东沃4532-090LF陶瓷气体放电管参数

2）东沃DW05DLC-B-S静电ESD保护器件参数

以上是Coaxial同轴音频接口浪涌静电ESD保护经典方案，如有特殊需求，欢迎前来探讨。浪涌静电防护方案，找东沃电子，电路保
护不迷路！方案中选用到的4532-090LF陶瓷气体放电管和DW05DLC-B-S静电ESD保护器件，东沃电子已全面量产、品质稳定、高
