I2C总线串口静电浪涌保护方案及ESD二极管选型选用

I2C总线是由Philips公司开发的，是一种简单、双向二线制同步串行总线，只需要两根线即可在连接于总线上的器件之间传送信息。I2C总线电流消耗极低、抗高噪声干扰，增加总线驱动器可以使总线电容扩大10倍，传输距离能达到15m，兼容不同电压等级的器件。由于I2C总线需要引线至外部传输数据，导致其容易受到ESD静电放电及其他一些电磁脉冲的影响，给后续产品的稳定性和可靠性带来威胁。因此，为了确保这些数据端口能够在最终安装环境中正常工作，I2C总线串口静电浪涌防护不容忽视。针对I2C总线串口静电浪涌保护，TVS/ESD二极管厂家东沃电子推荐低电容ESD二极管DW05DLC-B-S为I2C总线保驾护航。

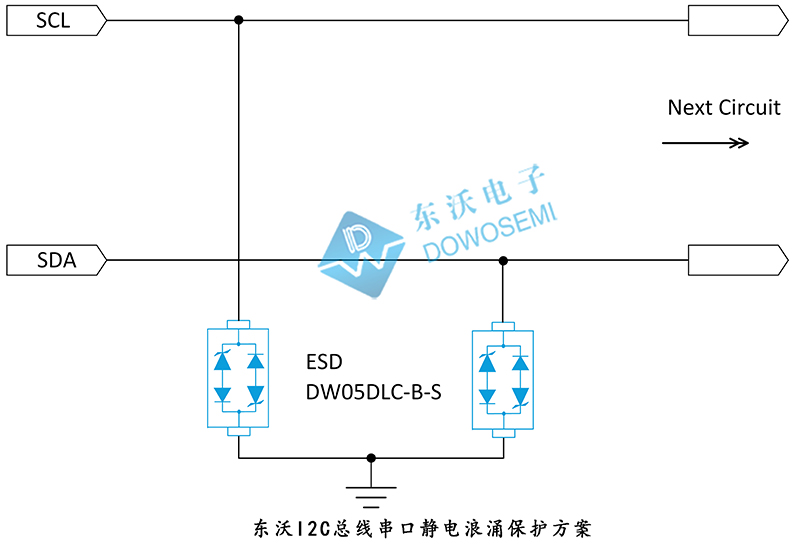

I2C总线串口静电浪涌保护方案图

I2C总线串口静电浪涌保护方案说明

从方案图中可知，东沃电子技术推荐选用导通电压精度高、响应速度快、钳位电压低、低结电容ESD二极管DW05DLC-B-S做防护，保护I2C总线串口免遭ESD静电放电破坏的同时，确保传输数据的稳定性和完整性，同时还满足IEC 61000-4-2 Level 4 静电放电防护需求，保护后端电路免受静电浪涌威胁和损坏。

I2C总线串口静电浪涌保护器件参数

I2C总线串口静电浪涌保护器件DW05DLC-B-S参数情况，查阅东沃电子“ESD-DW05DLC-B-S Datasheet”产品规格书可知：

>> 峰值脉冲功率 (8/20μs)：350W
>> 峰值脉冲电流 (8/20μs)：17A
>> 反向工作电压：5V
>> 最小击穿电压：6V
>> 钳位电压：18.3V
>> 漏电流：1uA
>> 结电容：1pF
>> ESD符合IEC 61000−4−2 (Air)：±30kV
>> ESD符合IEC 61000−4−2 (Contact)：±30kV
>> 封装：SOD-323
>> 工作温度：−55°C to +150°C
>> 存储温度：−55°C to +150°C

以上是东沃I2C总线串口静电浪涌保护经典方案，如有特殊需求，欢迎前来探讨。浪涌静电防护方案，找东沃电子，电路保护不迷路！方案中选用到的ESD二极管DW05DLC-B-S，东沃电子已全面量产、品质稳定、高可靠性、交期迅速、厂家价格、免费样品、免费EMC测试、免费选型，欢迎广大新老客户前来咨询：137 5773 6996（微信同号）余工
