SIM卡静电浪涌保护专用ESD芯片/TVS二极管阵列选型

Subscriber Identity Module，缩写SIM卡，称为用户识别卡，是GSM系统的移动用户所持有的IC卡。SIM卡是GSM手机连接到GSM网络的钥匙，SIM卡一旦从手机拔出，除了紧急呼叫外，手机将无法享受网络运营者提供的各种服务。那么，如何避免SIM卡因频繁的插拔电缆所造成的ESD静电放电损害呢？

怎么确保SIM卡稳定可靠运行，成为厂商迫切需要处理的问题，常规的ESD静电防护器件可能会影响数据的传输，造成音质失真等现象。SIM卡数据线路保护，一直都是各公司重点研究对象。针对SIM卡ESD静电放电保护，从事电路保护器件的生产厂家东沃电子专门为此类端口数据保护研发出对应的TVS二极管阵列（ESD静电保护二极管）DW05-4R-S。

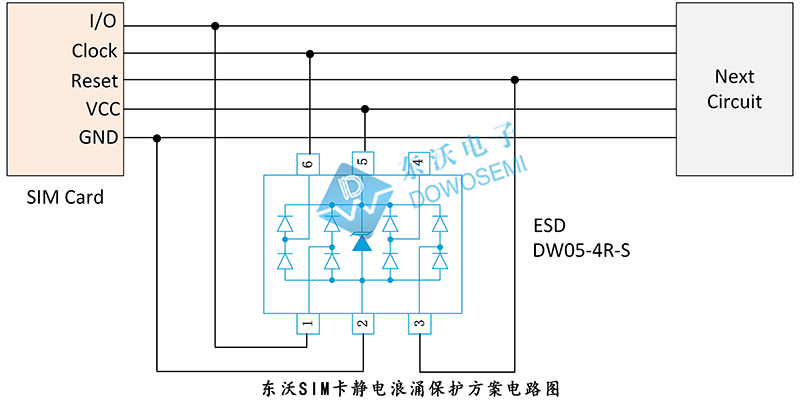

东沃SIM卡静电浪涌保护方案电路图

东沃SIM卡静电浪涌保护方案说明

从方案图中可知，东沃电子选用集成多路、SOT-23-6L 小封装、导通电压精度高、响应速度快、钳位电压低、低结电容TVS二极管阵列DW05-4R-S做防护，保护SIM卡数据线路免遭ESD静电放电破坏的同时，确保传输数据的稳定性和完整性。同时，在不影响数据传输的前提条件下，能够满足IEC 61000-4-2 Level 4的ESD静电防护需求，让后端电路得到全面有效的保护。

东沃SIM卡ESD静电浪涌保护器件参数

查阅东沃电子“ESD-DW05-4R-S Datasheet”产品规格书可知：

>> 峰值脉冲功率 (8/20μs)：350W
>> 峰值脉冲电流 (8/20μs)：15A
>> 反向工作电压：5V
>> 最小击穿电压：6V
>> 钳位电压：20V
>> 漏电流：0.5uA
>> 结电容：0.75pF
>> ESD符合IEC 61000−4−2 (Air)：±30kV
>> ESD符合IEC 61000−4−2 (Contact)：±30kV
>> 封装：SOT-23-6L
>> 工作温度：−55°C to +125°C
>> 存储温度：−55°C to +150°C

以上是东沃SIM卡静电浪涌保护经典方案，如有特殊需求，欢迎前来探讨。浪涌静电防护方案，找东沃电子，电路保护不迷路！方案中选用到的TVS二极管阵列DW05-4R-S，东沃电子已全面量产、品质稳定、高可靠性、交期迅速、厂家价格、免费样品、免费EMC测试、免费选型，欢迎广大新老客户前来咨询：137 5773 6996（微信同号）余工
