100M(百兆)以太网口浪涌静电保护经典方案图
发表日期:2023-06-20来源:www.dowosemi.cn浏览:1398
以太网Ethernet是一种计算机局域网技术。IEEE组织的IEEE 802.3标准制定了以太网的技术标准,它规定了包括物理层的连线、电子信号和介质访问控制的内容。以太网是目前应用最普遍的局域网技术。以太网口,即我们平时所见的RJ45水晶头接口,根据网速分类,可分为:百兆(100M)、千兆(1000M)、2.5G、5G、万兆(10G)等。
以太网的电磁兼容性能关系到通讯设备的稳定运行。都知道,以太网口容易遭受雷击浪涌、ESD静电放电威胁,甚至损坏。为此,以太网口浪涌静电防护成为了业内必然的选择。关于以太网口浪涌静电保护方案,不同电路保护器件公司设计的方案略有差异。电路保护器件厂家东沃电子设计的以太网口保护方案有:100M(百兆)以太网口浪涌静电保护、1000M(千兆)以太网口浪涌静电保护、1000(千兆)POE以太网口浪涌静电保护、万兆(10G)以太网口浪涌静电保护。接下来,要分享是:东沃100M以太网口浪涌静电保护方案电路图。

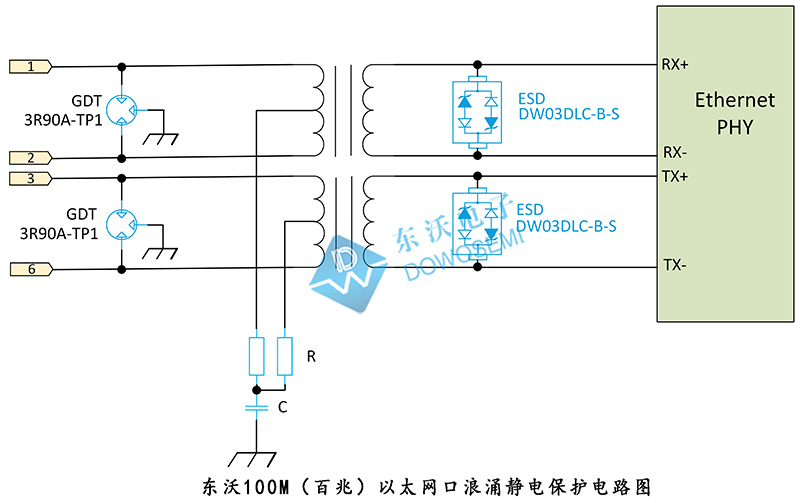

东沃100M(百兆)以太网口浪涌静电保护方案图
东沃100M(百兆)以太网口浪涌静电保护说明
从方案图可知,100M以太网口第一级防护东沃电子技术推荐选用陶瓷气体放电管3R90A-TP1,将浪涌电流泄放到大地,或在放电管电极之内的惰性气体电光弧以热量形式消除。陶瓷气体放电管共模差模全保护,适用于充分暴露的直接雷区。中间充分利用网络变压器的电感特性,起到去藕和隔离作用。第二级防护选用ESD静电保护二极管DW03DLC-B-S,能够将残留的频率成分浪涌吸收,并且在IPP下钳位电压降到7V左右(@IP=1A),确保以太网芯片处于安全保护状态。
符合标准:
IEC 61000-4-5 1.2/50μs & 8/20μs 阻抗(2Ω) 差模:6KV 共模:6KV IEC 61000-4-2 (ESD): ±15kV (air),±8kV (contact)。
东沃100M(百兆)以太网口浪涌静电保护器件参数
1)陶瓷气体放电管3R90A-TP1参数
查看东沃电子“GDT-3R90A-TP1 Datasheet”规格书可知:
2)ESD静电保护二极管DW03DLC-B-S参数
查看东沃电子“ESD-DW03DLC-B-S Datasheet”规格书可知:
以上是东沃100M以太网口浪涌静电保护经典方案,如有特殊需求,欢迎前来探讨。浪涌静电防护方案,找东沃电子,电路保护不迷路!方案中选用到的电路保护器件3R90A-TP1和DW03DLC-B-S,东沃电子已全面量产、品质稳定、高可靠性、交期迅速、厂家价格、免费样品、免费EMC测试、免费选型,欢迎广大新老客户前来咨询:137 5773 6996(微信同号)余工。
