HDMI高清多媒体接口静电浪涌保护，TVS二极管怎么选型？

HDMI ，即高清多媒体接口（High Definition Multimedia Interface ），是一种全数字化视频和声音发送接口，可以发送未压缩的音频及视频信号。HDMI接口应用极其广泛，在机顶盒、DVD播放机、个人计算机、电视、游戏主机、综合扩大机、数字音响与电视机等设备中都能看到它的身影。目前市面上主流的 HDMI接口有：HDMI 1.4、HDMI 2.0 和 HDMI 2.1这几种，其中HDMI 2.0和HDMI 2.1越来越普及。对比HDMI 2.0，HDMI 2.1的接口主要增加了对10K 分辨率、动态HDR、可变刷新率技术等支持，也就是说HDMI 2.1传输的画面有更高的分辨率和更高帧速率。

其实，HDMI 1.4、HDMI 2.0 、HDMI 2.1高清多媒体接口是一种很容易受静电浪涌破坏的外接端口。为了确保HDMI接口的稳定性和可靠性，需要加强HDMI接口的静电浪涌防护能力，也就是说，在满足HDMI兼容性测试规范的信号完整性和阻抗要求的同时，还需要根据IEC 61000-4-2标准要求对HDMI接口进行静电浪涌保护。接下来，专业TVS二极管厂家及电路保护解决方案服务商东沃电子针对HDMI高清多媒体接口浪涌静电问题进行全方位防护方案设计及TVS二极管阵列选型推荐。

方案说明

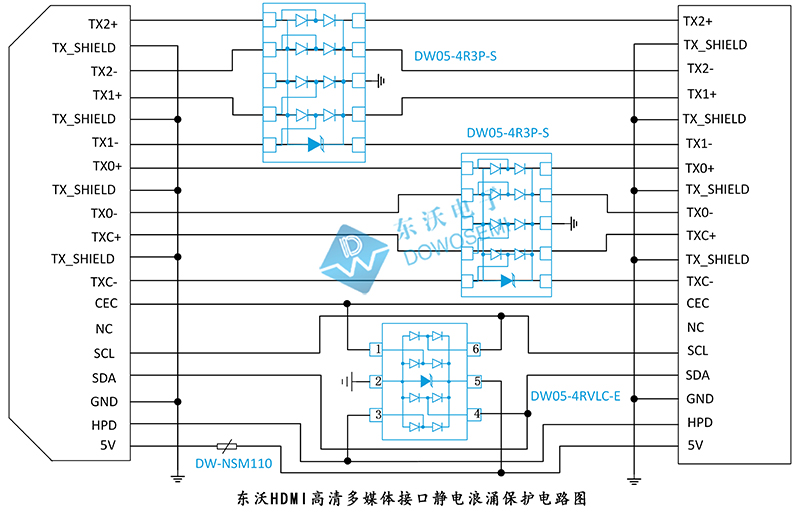

从方案图中可以看出，供电电源选用自恢复保险丝DW-NSM110作过流保护，可以有效保护被接入设备的工作安全。接下来，东沃电子技术选用TVS二极管DW05-4R3P-S和DW05-4RVLC-E保护HDMI接口的高速差分线和其他六条非高速线。DW05-4R3P-S工作电压 5V，最小击穿电压6V，DFN-10L封装，典型结电容仅为0.2pF，确保信号完整性，满足IEC 61000-4-2 (ESD) ±20kV（空气）和±15kV（接触）。DW05-4RVLC-E工作电压5V，最小击穿电压为6V，SOT-23-6L封装，典型结电容仅为0.5pF，满足IEC 61000-4-2 (ESD)±20kV（空气）和±12kV（接触）。东沃HDMI接口静电浪涌保护选用超低结电容TVS二极管，在不影响数据传输的前提下，满足IEC 61000-4-2 Level 4静电放电防护需求，让后端的电路得到有效地防护。

器件参数

1）自恢复保险丝DW-NSM110参数

2）TVS二极管DW05-4R3P-S和DW05-4RVLC-E参数

以上是东沃HDMI高清多媒体接口浪涌静电经典保护方案，如有特殊需求，欢迎前来探讨。浪涌静电防护方案，找东沃电子，电路保护不迷路！方案中选用到的自恢复保险丝DW-NSM110、TVS二极管DW05-4R3P-S、DW05-4RVLC-E，东沃电子已全面量产、品质稳定、高可靠性、交期迅速、厂家价格、免费样品、免费EMC测试、免费选型，欢迎广大新老客户前来咨询：137 5773 6996（微信同号）余工
