eSATA接口静电浪涌保护方案 超低结电容TVS二极管阵列为其护航

eSATA英文全称是：External Serial ATA，中文叫：外部串行ATA，是一种数据接口技术。eSATA并不是什么新技术，它是SATA接口的外部扩展规范。换言之，eSATA就是“外置”版的SATA，是用来连接外部而非内部SATA设备，比如拥有eSATA接口，就可以轻松地将SATA硬盘与机箱的eSATA接口连接，而不用打开机箱更换SATA硬盘。eSATA可提供最高3000Mbps（384MB/S）的数据传输速度，远远高于USB2.0和IEEE1394，比USB2.0接口快6倍，同时，还支持热插拔功能。

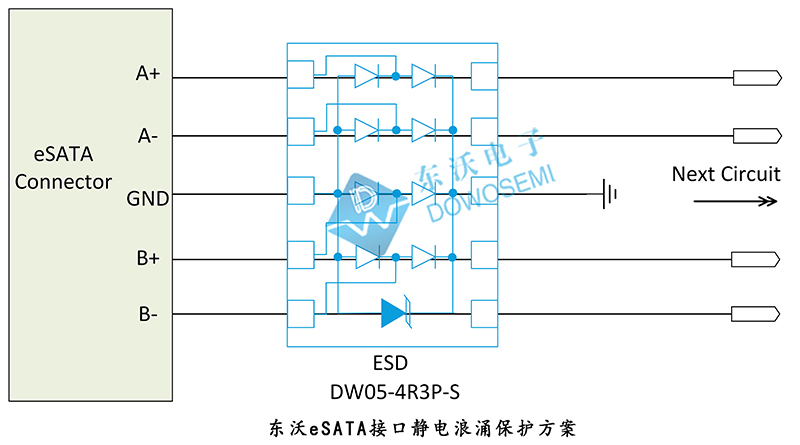

问题来了，eSATA接口很容易因频繁的热插拔受到ESD静电放电浪涌威胁和损坏，那么，该如何避免和防护呢？针对eSATA接口静电浪涌问题，专业ESD二极管厂家及电路保护解决方案服务商东沃电子推荐选用DW05-4R3P-S为其保驾护航。东沃eSATA接口静电浪涌保护方案设计电路图如下所示：

方案说明

从方案图中可知，东沃电子选用四通道小封装、导通电压精度高、响应速度快、钳位电压低、超低结电容TVS二极管阵列/ESD二极管DW05-4R3P-S做防护，保障eSATA接口免受浪涌电流影响的同时，防止eSATA接口遭到ESD静电放电破坏，确保传输数据的稳定性和完整性。同时，在不影响数据传输的前提条件下，能够满足IEC 61000-4-2 Level 4静电放电防护需求，让后端电路得到全面有效的保护。

器件参数

查阅东沃电子“ESD-DW05-4R3P-S Datasheet”产品规格书可知：

>> 峰值脉冲功率 (8/20μs)：50W
>> 峰值脉冲电流 (8/20μs)：4.5A
>> 反向工作电压：5V
>> 最小击穿电压：6V
>> 钳位电压：12V
>> 漏电流：0.2uA
>> 结电容：0.2pF
>> ESD符合IEC 61000−4−2 (Air)：±20kV
>> ESD符合IEC 61000−4−2 (Contact)：±15kV
>> 封装：DFN-10L
>> 工作温度：−55°C to +125°C
>> 存储温度：−55°C to +150°C

以上是东沃eSATA接口静电浪涌保护经典方案，如有特殊需求，欢迎前来探讨。浪涌静电防护方案，找东沃电子，电路保护不迷路！方案中选用到的TVS二极管阵列/ESD二极管DW05-4R3P-S，品牌生产厂家东沃电子已全面量产、品质稳定、高可靠性、交期迅速、厂家价格、免费样品、免费EMC测试、免费选型，欢迎广大新老客户前来咨询：137 5773 6996（微信同号）余工
