Microphone麦克风接口ESD静电放电保护器件选型:DW05DRF-B-E
发表日期:2023-06-09来源:www.dowosemi.cn浏览:814

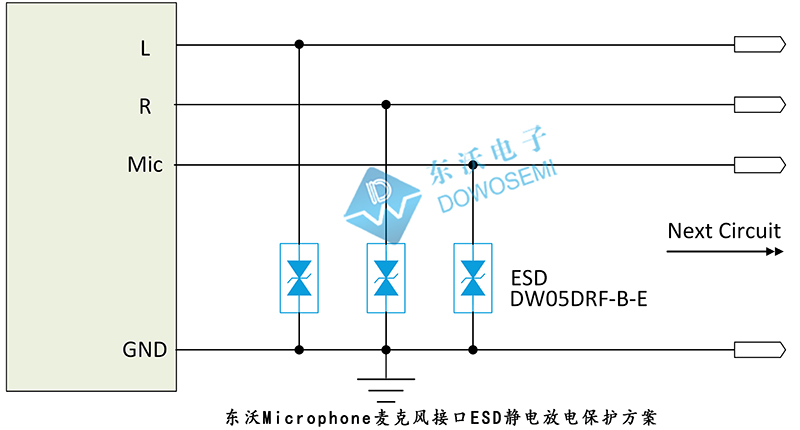

麦克风英文:Microphone,也是大家常说的话筒。Microphone麦克风是将声音信号转换为电信号的能量转换器件。Microphone麦克风线路的标准信号最大值通常为5.5Vp-p,最大频率低于10kHz。在该频率下,不需要考虑抑制器的电容量。Microphone麦克风作为与人体接触的设备,其接口容易受到ESD静电放电电气危害。为此,针对Microphone麦克风接口ESD静电放电管问题,专业电路保护器件厂家及电路保护解决方案服务商东沃电子(DOWOSEMI)推荐选用ESD静电保护二极管DW05DRF-B-E为Microphone保驾护航。东沃Microphone麦克风接口ESD静电放电保护方案电路图如下所示:
方案说明
从图中可知,东沃电子选用封装体积小、导通电压精度高、响应速度快、钳位电压低、结电容低的ESD二极管做防护,保障Microphone麦克风免受浪涌电流影响,防止ESD静电放电破坏,降低了啸叫声,确保输出音频信号的完整性。同时,在不影响数据传输的前提条件下,能够满足IEC 61000-4-2 Level 4 静电放电防护需求,让后端电路得到全面有效的保护。
器件参数
查阅东沃电子“ESD-DW05DRF-B-E Datasheet”产品规格书可知:
>> 峰值脉冲功率 (8/20μs):80W>> 峰值脉冲电流 (8/20μs):4A
>> 反向工作电压:5V
>> 最小击穿电压:6V
>> 钳位电压:17V
>> 漏电流:0.2uA
>> 结电容:0.3pF
>> ESD符合IEC 61000−4−2 (Air):±18kV
>> ESD符合IEC 61000−4−2 (Contact):±12kV
>> 封装:DFN-2L
>> 工作温度:−55°C to +125°C
>> 存储温度:−55°C to +150°C
以上是东沃Microphone麦克风接口ESD静电放电保护经典方案,如有特殊需求,欢迎前来探讨。浪涌静电防护方案,找东沃电子,电路保护不迷路!方案中选用到的ESD二极管DW05DRF-B-E,品牌生产厂家东沃电子已全面量产、品质稳定、高可靠性、交期迅速、厂家价格、免费样品、免费EMC测试、免费选型,欢迎广大新老客户前来咨询:137 5773 6996(微信同号)余工
