GPIO端口ESD静电放电浪涌保护,ESD二极管怎么选型?
发表日期:2023-06-08来源:www.dowosemi.cn浏览:988

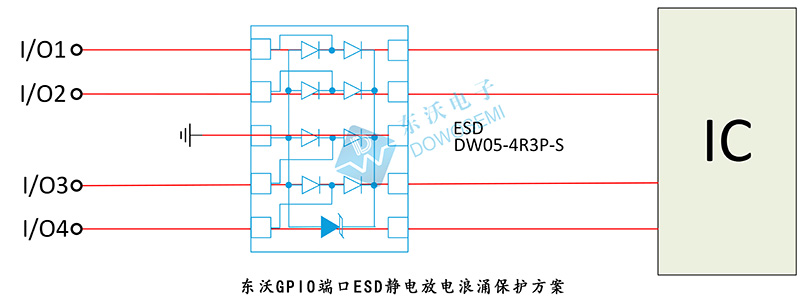

General-purpose Input Output,中文:通用输入/输出端口,简称GPIO或总线扩展器。 GPIO端口能够提供额外的控制和监视功能,每个GPIO端口可通过软件分别配置成输入或输出,由于其可能需要引线至外部传输数据,极其容易受到ESD静电放电及其他电磁脉冲浪涌的影响,为产品的稳定性和可靠性带来挑战和威胁。为此,为了确保GPIO数据端口能够在最终安装环境中正常工作,需要对其进行浪涌静电防护设计。接下来,高品质电路保护器件厂商及电路保护解决方案服务商东沃电子(DOWOSEMI)针对GPIO端口静电浪涌问题进行了保护方案设计,如下图所示:
方案说明
从东沃GPIO端口ESD静电放电浪涌保护方案图可知,东沃技术推荐选用集成式多路ESD静电保护二极管DW05-4R3P-S,导通电压精度高、响应速度快、寄生电容值低、钳位电压低,在不影响数据传输的前提下能够满足IEC61000-4-2 Level 4静电放电保护需求,且做到低成本高防护等级。
器件参数
查阅东沃电子“ESD-DW05-4R3P-S Datasheet”产品规格书可知:
>> 峰值脉冲功率 (8/20μs):50W>> 峰值脉冲电流 (8/20μs):4.5A
>> 反向工作电压:5V
>> 最小击穿电压:6V
>> 钳位电压:12V
>> 漏电流:0.2uA
>> 结电容:0.2pF
>> ESD符合IEC 61000−4−2 (Air):±20kV
>> ESD符合IEC 61000−4−2 (Contact):±15kV
>> 封装:DFN-10L
>> 工作温度:−55°C to +125°C
>> 存储温度:−55°C to +150°C
以上是GPIO端口ESD静电放电浪涌保护经典方案,如有特殊需求,欢迎前来探讨。浪涌静电防护方案,找东沃电子,电路保护不迷路!方案中选型用到的ESD二极管DW05-4R3P-S,已全面量产、品质稳定、高可靠性、交期迅速、厂家价格、免费样品、免费EMC测试、免费选型,欢迎广大新老客户前来咨询:137 5773 6996(微信同号)余工
