HD-SDI接口浪涌静电保护电路图：陶瓷气体放电管+ESD/TVS二极管型号

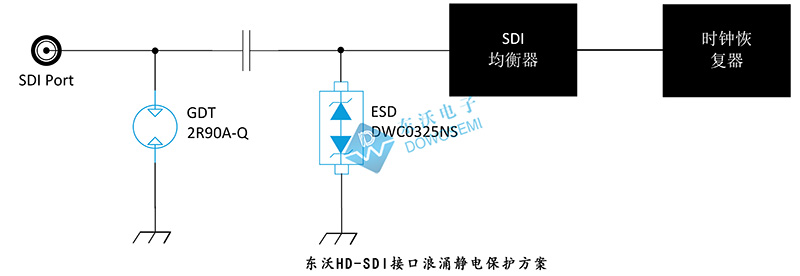

SDI（Serial Digital Interface）接口是一种数字分量串行接口，广泛应用在影视工业中，比如摄像机、切换台、监视器等设备中。HD-SDI接口是一种广播级的高清数字输入和输出端口，其中HD表示高清信号。由于SDI接口不能直接传送压缩数字信号，数字录像机、硬盘等设备记录的压缩信号重放后，必须经解压并经SDI接口输出才能进入SDI系统。如果反复解压和压缩，必将引起图像质量下降和延时增加，为此各种不同格式的数字录像机和非线性编辑系统，规定了自己的用于直接传输压缩数字信号的接口。由于HD-SDI接口为高速数字接口，常用于恶劣的户外环境，其对ESD静电、Surge浪涌非常敏感，如果电路防护措施不到位，极易导致接口损坏。为此，针对HD-SDI接口浪涌静电问题，专业电路解决保护方案服务商东沃电子设计了一个低成本、高防护等级保护解决方案，如下图所示：

从东沃HD-SDI接口浪涌静电保护方案图中可知，本方案采用二级防护，第一级防护选用两端陶瓷气体放电管（GDT）2R90A-Q，最大耐冲击电流达5KA（8/20us），1.5pF低结电容，保障高频信号传输的完整性。中间使用电容退耦，第二级防护选用ESD静电保护二极管DWC0325NS，专门设计用于保护带有BNC端口的HD-SDI接口，用于保护一条双向高速数据线。DWC0325NS工作电压3.3V，钳位电压为5.8V，DFN0603封装，0.3Ω典型动态电阻，满足IEC 61000-4-2 （ESD）±20kV（空气）和±15kV（接触），典型结电容仅为0.22pF，确保信号完整性。

以上是HD-SDI接口浪涌静电保护典型方案，如有特殊需求，欢迎前来探讨。浪涌静电保护方案，找东沃电子，电路防护不迷路！东沃电子HD-SDI接口浪涌静电保护方案中选用到的陶瓷气体放电管2R90A-Q和ESD静电二极管DWC0325NS，已全面量产、品质稳定、高可靠性、交期迅速、厂家价格、免费样品、免费EMC测试、免费方案整改设计、免费选型，欢迎广大新老客户前来咨询：136 7581 6901（微信同号）朱工
