如何对触摸屏进行静电ESD浪涌保护?怎么选用ESD二极管?
发表日期:2023-05-29来源:www.dowosemi.cn浏览:676
触摸屏是一种交互输入设备,用户只需用手指或光笔触摸屏的某位置即可控制计算机的运行。触摸屏技术操作简单、使用灵活,让更多的人使用上了计算机。除了应用于个人便携式信息产品之外,还广泛应用于家电、公共信息(如电子政务、银行、医院、电力等部门的业务查询等)、电子游戏、通讯设备、办公室自动化设备、信息收集设备及工业设备等等。

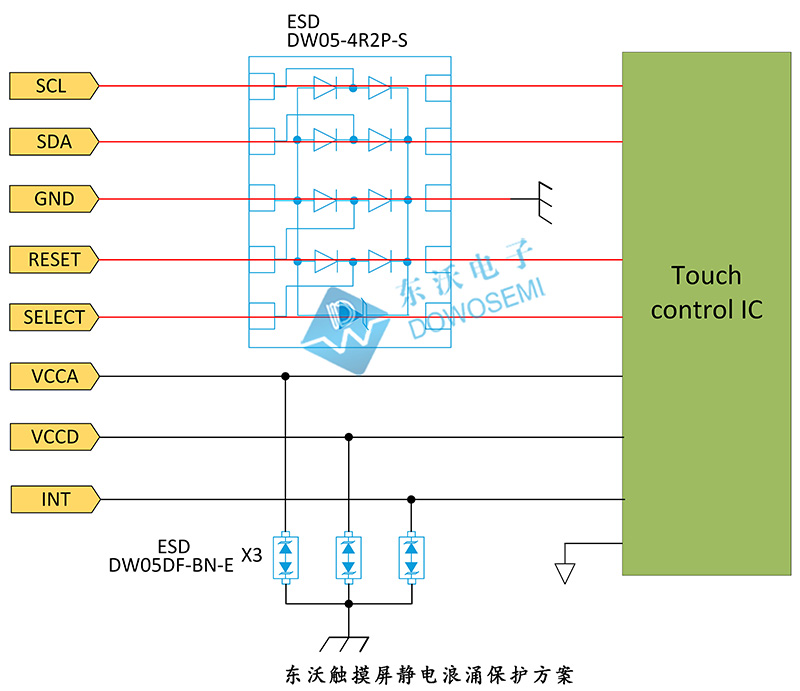

触摸屏触控面板按照结构分类,有表面接触型(Surface Touch)和内在投射型(Inner Project Touch)两种。当触控面板表面的静电电压与内部感测电容元件的压差超过临界电场时,静电电流就有机会由感测元件流进控制(Control)IC,在实际产品的验证中,时常会发现感测元件的故障烧毁或感测控制IC的接收I/O故障。因此,在设计触摸屏产品过程中,静电放电浪涌保护措施必不可少。针对触摸屏静电浪涌问题,东沃电子(DOWOSEMI)技术推荐选用ESD二极管DW05-4R2P-S和DW05DF-BN-E做防护 。东沃触摸屏静电浪涌保护方案设计图如下所示:
从东沃触摸屏静电浪涌保护方案图中可知,针对I2C总线部分静电浪涌防护,东沃技术推荐选用1颗ESD二极管DW05-4R2P-S,工作电压5V、击穿电压6V、峰值脉冲电流5A、15V低钳位电压、DFN-10L小封装,0.3pF超低结电容,保障通信数据可靠性传输;同时符合IEC 61000-4-2 (ESD) ±18kV(空气)、±12kV(接触)标准。
针对触摸屏供电电源部分静电浪涌防护,东沃技术推荐选用3颗ESD二极管DW05DF-BN-E,工作电压5V、击穿电压6V、峰值脉冲电流5A、13V低钳位电压、DFN-2L小封装,结电容7pF,符合IEC 61000-4-2 (ESD) ±30kV(空气)、±30kV(接触)标准。
以上是触摸屏静电浪涌保护常用方案,如有特殊需求,欢迎前来探讨。浪涌静电保护方案,找东沃电子,电路防护不迷路!东沃触摸屏静电浪涌保护方案中选用到的ESD二极管DW05-4R2P-S和DW05DF-BN-E,东沃电子已全面量产、品质稳定、高可靠性、交期迅速、厂家价格、免费样品、免费EMC测试、免费方案整改设计、免费选型,欢迎广大新老客户前来咨询:137 5773 6996(微信同号)余工
