Wi-Fi 6E路由器浪涌静电保护方案,超齐全
发表日期:2023-05-22来源:www.dowosemi.cn浏览:663
如今,Wi-Fi路由器越来越容易受到瞬态浪涌、静电放电的损坏。Wi-Fi 6E路由器具有多个高速有线网络接口,有以太网、USB和Wi-Fi天线端口等等。由于用户经常交互和操作这些数据端口,路由器极易受到瞬态浪涌威胁的影响,例如静电放电ESD、电气快速瞬变EFT、电气过载EOS、电缆放电 (CDE) 等等。为此,电子工程师在进行Wi-Fi 6E路由器产品电路设计时,需要考虑到选用具有ESD/EOS防护能力的浪涌保护器件来保护路由器免遭外部ESD、EFT、EOS干扰、威胁、破坏,从而保证系统的稳定性。针对Wi-Fi 6E路由器电源线端口、LAN接口、Wi-Fi天线收发器接口、USB Type-C端口、G.Fast调制解调器等方面浪涌静电放电问题,东沃电子技术提出并设计出相应的保护解决方案图。
一、Wi-Fi 6E路由器电源线端口浪涌保护方案图

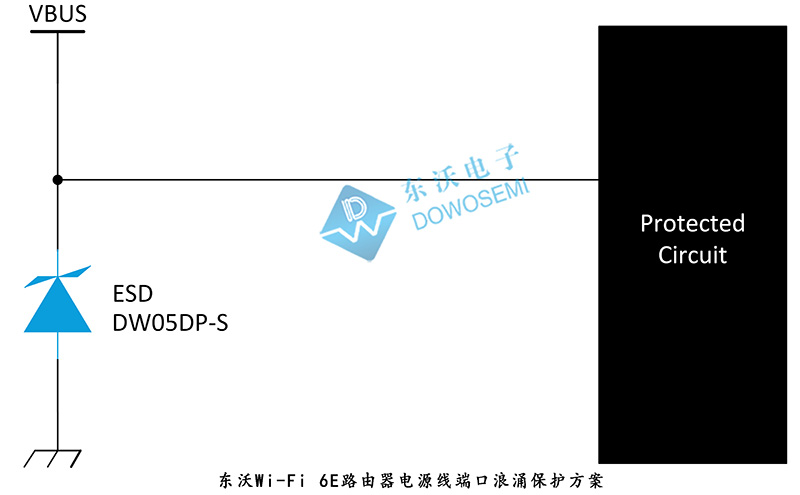

电源的稳定性对于Wi-Fi 6E路由器系统的稳定来说至关重要,通常电子工程师在设计电路时,会在电源线添加外部保护元器件来保障路由器的稳定性和安全性。东沃Wi-Fi 6E路由器电源线端口浪涌保护方案图如下所示:

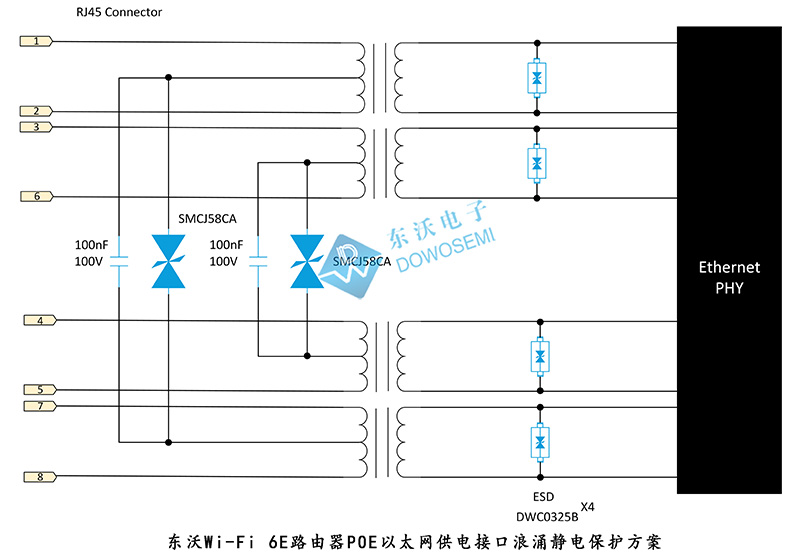

从图中可以看出,东沃技术推荐选用ESD二极管DW05DP-S、DW12DP-S、DWS15NP、DWS24NP来保护VBUS。当路由器支持POE以太网供电时,东沃技术选用TVS二极管SMCJ58CA和ESD二极管DWC0325B来保护POE。
二、Wi-Fi 6E路由器LAN接口浪涌静电保护方案图

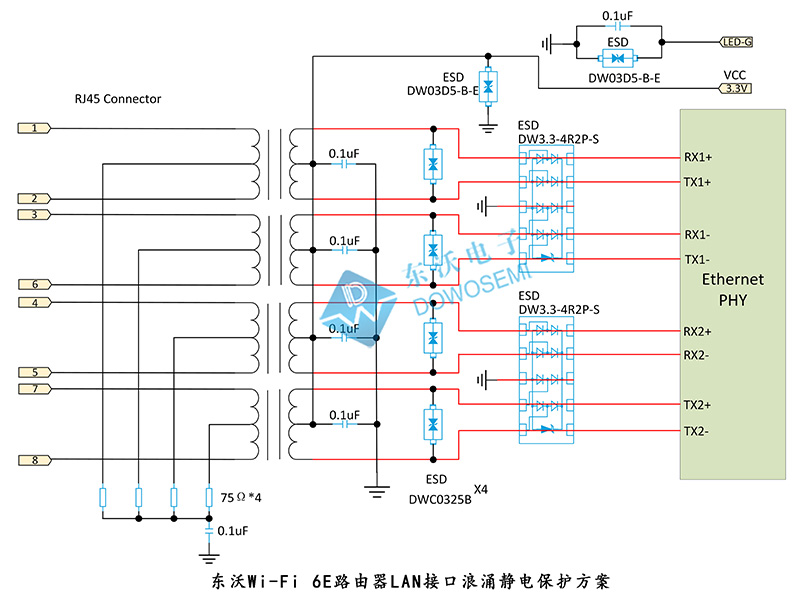

关于Wi-Fi 6E路由器LAN接口浪涌静电保护,东沃电子之前详细科普过了,在这里就不再详细阐述了!有关Wi-Fi 6E路由器LAN接口浪涌静电保护方案图如下所示:
三、路由器Wi-Fi天线收发器接口浪涌静电保护方案图

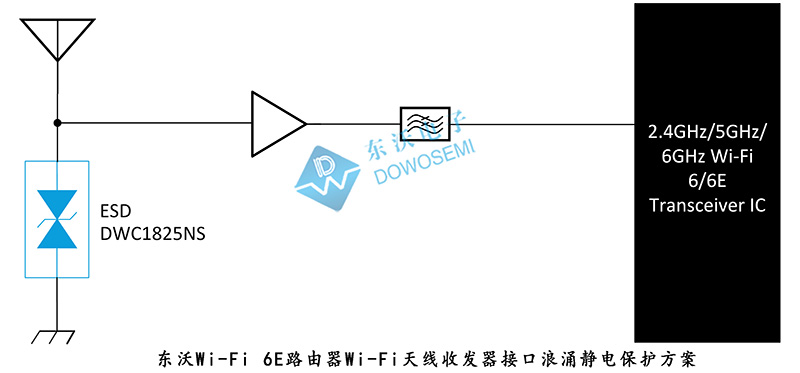

Wi-Fi 6E天线在6GHz无线频谱上运行,为此,天线收发器接口进行浪涌静电防护时,需要选用低结电容ESD二极管以最大限度地减少插入损耗和回波损耗。东沃Wi-Fi 6E路由器Wi-Fi天线收发器接口浪涌静电保护方案图如下所示:
从图中可以看出,东沃技术选用了低电容、高线性度ESD静电保护二极管DWC1825NS,用于保护Wi-Fi 6E天线端口。
四、Wi-Fi 6E路由器USB Type-C端口浪涌静电保护方案图

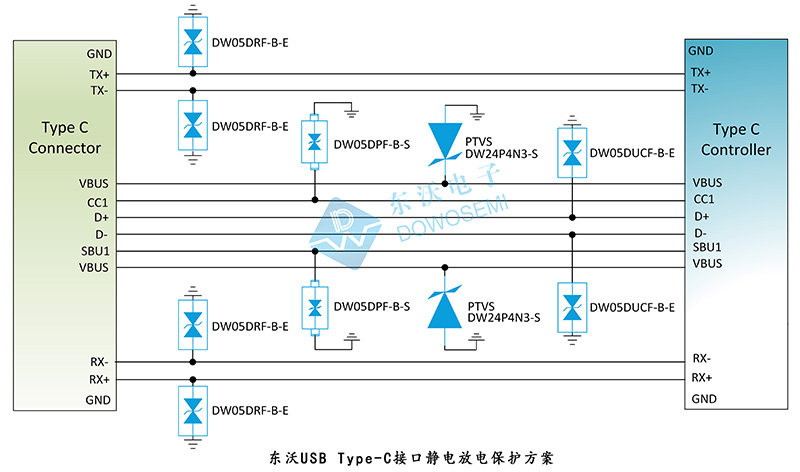

毋庸置疑,路由器USB Type-C端口很容易受到浪涌和ESD静电放电的影响。东沃Wi-Fi 6E路由器USB Type-C端口浪涌静电保护方案图如下所示:
从图中可以看出,东沃技术选用ESD二极管DW05DRF-B-E、DW05DPF-B-S、DW05DUCF-B-E和大通流TVS二极管DW24P4N3-S保护路由器USB Type-C免受浪涌静电威胁。
五、Wi-Fi 6E路由器G.Fast调制解调器浪涌静电保护方案图

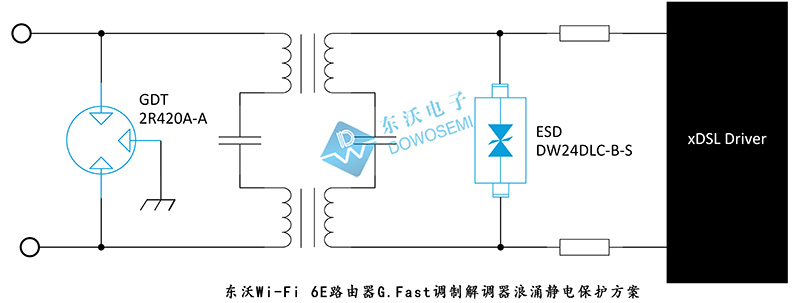

有些Wi-Fi 6E路由器集成xDSL G.Fast调制解调器,能为FTTx应用提供类似光纤的速度。东沃Wi-Fi 6E路由器G.Fast调制解调器浪涌静电保护方案如下图所示:
从图中可以看出,东沃技术选用一颗陶瓷气体放电管2R420A-A和一颗ESD二极管DW24DLC-B-S,用于保护G.Fast线路驱动器免受浪涌静电威胁。
由此可知,想要保障Wi-Fi 6E路由器的稳定性和安全性并不是难事。设计Wi-Fi 6E路由器电路时,提前考虑布局,在每个关键接口处选用合适的电路保护器件来做防护。以上是东沃Wi-Fi 6E路由器浪涌静电保护典型方案,如有特殊需求,欢迎前来探讨。浪涌静电保护方案,找东沃电子,电路防护不迷路!方案中选用到的电路保护器件:DW05DP-S、DW12DP-S、DWS15NP、DWS24NP、SMCJ58CA、DWC0325B、DW3.3-4R2P-S、DWC0325B、DW03D5-B-E、DWC1825NS、DW05DRF-B-E、DW05DPF-B-S、DW05DUCF-B-E、DW24P4N3-S、2R420A-A、DW24DLC-B-S,东沃电子现已全面量产、品质稳定、高可靠性、交期迅速、厂家价格、免费样品、免费EMC测试、免费方案整改设计、免费选型。电路保护器件具体参数详情,详见东沃电子产品手册!欢迎广大新老客户前来咨询:137 5773 6996(微信同号)余工
