Wi-Fi 6E路由器LAN接口浪涌静电保护用ESD/TVS二极管,如何选型？

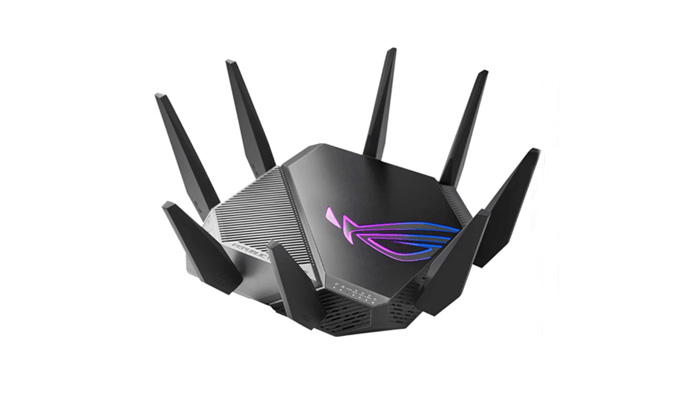

如今，Wi-Fi技术可谓无处不在，Wi-Fi协议也在不断地发展和更新，最新一代的Wi-Fi 6E是Wi-Fi 6的增强版本，其中字母E代表Extended。除了Wi-Fi 6原先支持的2.4GHz及5GHz的频段外，Wi-Fi 6E新增了6GHz的频段，拥有更高的并发、更低的时延和更大的带宽。Wi-Fi的核心是路由器，为此随着Wi-Fi版本的更新，对应地，路由器产品功能也需要同步更新。Wi-Fi 6E路由器具有多个高速有线网络接口，有以太网、USB和Wi-Fi天线端口等等。由于用户经常交互和操作这些数据端口，路由器极易受到瞬态浪涌威胁的影响，例如静电放电ESD、电气快速瞬变EFT、电气过载EOS、电缆放电 (CDE) 等等。

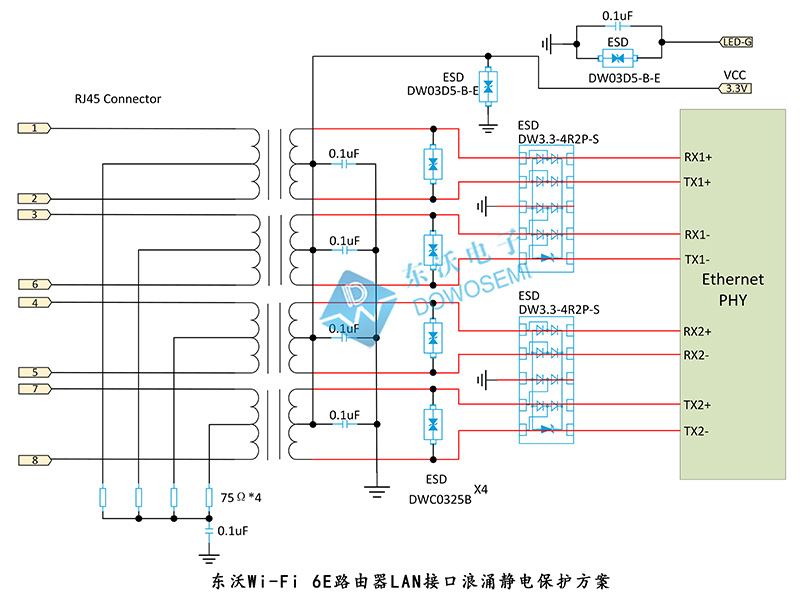

为此，电子工程师在进行Wi-Fi 6E路由器产品电路设计时，需要考虑到选用具有ESD/EOS防护能力的浪涌保护器件来保护路由器免遭外部ESD、EFT、EOS干扰、威胁、破坏，从而保证系统的稳定性。针对Wi-Fi 6E路由器LAN接口浪涌静电放电问题，东沃电子（DOWOSEMI）技术推荐选用ESD二极管DW3.3-4R2P-S、DWC0325B、DW03D5-B-E为其保驾护航 。东沃Wi-Fi 6E路由器LAN接口浪涌静电保护方案设计图如下所示：

方案说明

从东沃Wi-Fi 6E路由器LAN接口浪涌静电保护方案图可以看出，在高速LAN线对地的浪涌静电防护器件，推荐选用东沃ESD二极管DW3.3-4R2P-S，器件采用4通道集成方式，其I/O对地结电容值为0.5 pF，可通过IEC 61000-4-2 (ESD) ±20kV (air)，±20V (contact)，并具有低钳位电压（10V）和低动态电阻（0.3Ω）的特点。

LAN线对线的浪涌静电防护器件，推荐选用东沃ESD二极管DWC0325B，器件结电容值仅有0.22pF，可通过IEC 61000-4-2 (ESD) ±20kV (air)，±15V (contact)，低钳位电压。路由器系统LAN接口电源对于浪涌较为敏感，需对电源端需要加强浪涌静电的防护，推荐选用东沃ESD二极管DW03D5-B-E，其峰值脉冲电流Ipp可达7A，具有低钳位特性。

器件参数

1）东沃ESD二极管DW3.3-4R2P-S参数

2）东沃ESD二极管DWC0325B参数

3）东沃ESD二极管DW03D5-B-E参数

以上是Wi-Fi 6E路由器LAN接口浪涌静电保护典型方案，如有特殊需求，欢迎前来探讨。浪涌静电保护方案，找东沃电子，电路防护不迷路！东沃Wi-Fi 6E路由器LAN接口浪涌静电保护中选用到的ESD二极管DW3.3-4R2P-S、DWC0325B、DW03D5-B-E，东沃电子现已全面量产、品质稳定、高可靠性、交期迅速、厂家价格、免费样品、免费EMC测试、免费方案整改设计、免费选型，欢迎广大新老客户前来咨询：137 5773 6996（微信同号）余工
