DC 48V直流电源雷击浪涌过压保护方案
发表日期:2023-05-11来源:www.dowosemi.cn浏览:1160

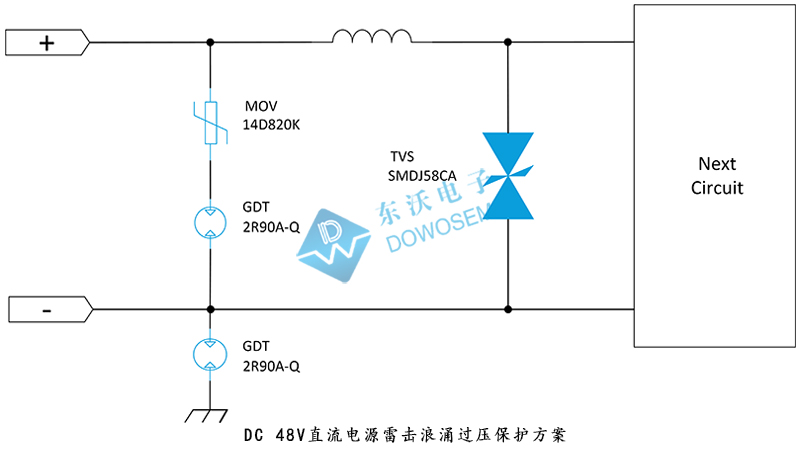

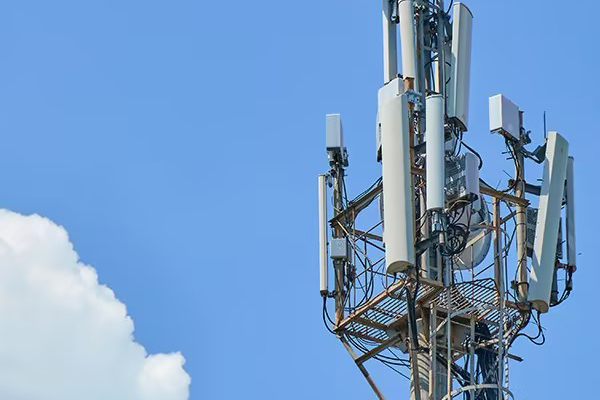

DC 48V电源广泛应用于通信设备、计算机网络、工控自动化、铁路信号控制、航空航天等领域。在这些领域中,直流电源是必不可少的能源供应方式,以保证这些设备的安全、稳定和可靠运行。在DC 48V直流电源实际应用中,其复杂的电磁环境,容易导致设备遭受雷击浪涌过电压影响而损坏。因此,对于电子工程师来说,DC 48V直流电源端口雷击浪涌保护是不容忽视的。接下来,高品质电路保护器件厂商及电路保护解决方案服务商东沃电子(DOWOSEMI)针对DC 48V直流电源雷击浪涌进行了保护方案设计,如下图所示:
方案说明
从东沃DC 48V直流电源端口雷击浪涌过压保护方案图可知,前端选用了通流能力强的GDT陶瓷气体放电管2R90A-Q和MOV压敏电阻14D820K组合来泄放浪涌产生的大电流,中间选用电感做退耦,末级使用导通电压精准度高、响应速度快、低漏电流、钳位电压低的TVS二极管 SMDJ58CA做保护,让后端的电路得到有效的防护,满足IEC 61000-4-5 Level 4 雷击浪涌防护需求的同时,具有很好的兼容冗余设计,使其适用于各种工业级产品。
器件参数
1)东沃陶瓷气体放电管2R90A-Q参数:
2)东沃压敏电阻14D820K参数:
3)东沃TVS二极管SMDJ58CA参数:
以上是东沃DC 48V直流电源端口雷击浪涌过压保护经典方案,如有特殊需求,欢迎前来探讨。浪涌静电防护方案,找东沃电子,电路保护不迷路!方案中选用到的陶瓷气体放电管2R90A-Q、压敏电阻14D820K和双向TVS二极管SMDJ58CA,东沃电子现已全面量产、品质稳定、高可靠性、交期迅速、厂家价格、免费样品、免费EMC测试、免费选型,欢迎广大新老客户前来咨询:137 5773 6996(微信同号)余工
