MIPI接口靜電保護用TVS二極管,如何選型號?

更新時間:2023-11-21來源:www.dowosemi.cn

移動行業處理器接口Mobile Industry Processor Interface,縮寫MIPI,是MIPI聯盟發起的為移動應用處理器製定的開放標準,旨在簡化各種移動設備的硬件和軟件之間的通信。MIPI並不是一個單一的接口或協議,而是包含了一套協議和標準,以滿足各種子系統獨特的要求。MIPI的標準非常復雜,包含很多的應用領域目的是把產品內部的接口如攝像頭、顯示屏接口、射頻/基帶接口等標準化,從而減少產品設計的復雜程度和增加設計靈活性。MIPI接口能夠提供高速信號傳輸、低功耗、高可靠性,為各類移動設備的顯示提供了高質量的圖片和視頻傳輸支持。


如今各類平板,手機等電子產品外觀設計越來越輕薄時尚,但都絲毫不影響半點性能體驗,反而功能愈加強大豐富。這些電子產品的快速換新叠代,都得益於其產品內部元器件越做越小,高度集中化但同時也帶來內部元器件遭受靜電浪湧的風險更高,更易損壞報廢。這時在電路設計中,增加靜電浪湧防護器件顯得至關重要,提前做好電路防護措施,避免造成重要元器件的損壞,影響產品質量。東沃電子針對MIPI接口ESD靜電問題推出其防護方案。

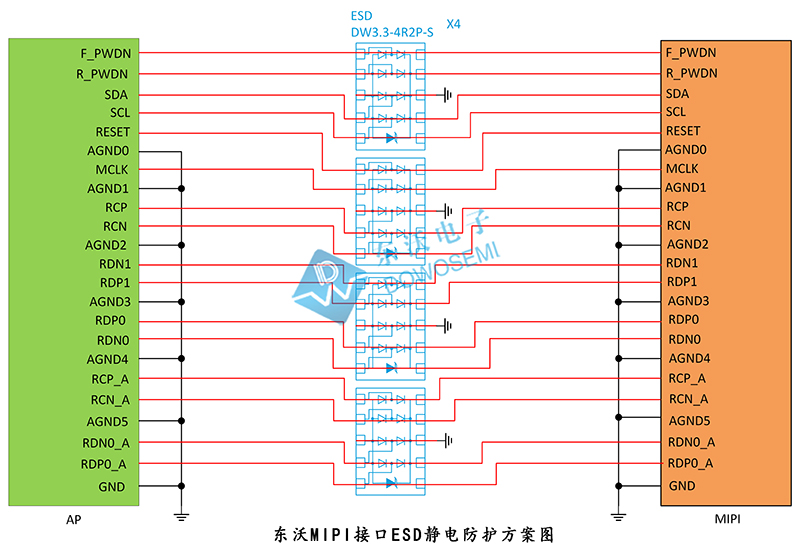

東沃MIPI接口ESD靜電防護方案設計圖


東沃MIPI接口ESD靜電防護方案說明

從東沃MIPI接口ESD靜電防護方案設計圖中可知,東沃電子技術推薦選用4顆TVS管陣列DW3.3-4R2P-S為其端口保駕護航。東沃DW3.3-4R2P-S具有低漏電、低鉗位的特點,工作電壓3.3V。根據IEC 61000-4-2,它可用於提供高達±20kV(空氣放電)/±20kV(接觸放電)的ESD保護;根據IEC 61000-4-5,它可承受5.5A(8/20us)的峰值脈沖電流,對接口芯片提供可靠的靜電和浪湧保護。MIPI接口接線較多,DW3.3-4R2P-S采用DFN2.5x1-10L封裝,超小集成器件保護,方便PCB布線;結電容低於0.4pF,保證信號的完整性。若需單路防護,推薦采用東沃TVS管陣列DW3.3DF-B-E。

MIPI接口ESD靜電防護器件參數

查看東沃電子「ESD-DW3.3-4R2P-S Datasheet」、「ESD-DW3.3DF-B-E Datasheet」產品規格書可知,其具體參數詳情如下:

DW3.3-4R2P-S DW3.3DF-B-E.png

以上是東沃MIPI接口ESD靜電防護方案設計圖,如有特殊需求,歡迎前來探討。浪湧靜電防護方案,找東沃電子,電路保護不迷路!方案中選用到的TVS二極管DW3.3-4R2P-S、DW3.3DF-B-E,東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型,歡迎廣大新老客戶前來咨詢:137 5773 6996(微信同號)余工
