同軸音頻接口（Coaxial）是用於傳輸高頻率數字訊號的75歐姆同軸線材作為搭配標準的設備。其優點是阻抗恒定，
傳輸頻帶較寬，優質的同軸電纜頻寬可達幾百兆赫。同軸數字傳輸線標準接頭采用BNC頭，其阻抗是75Ω，與75Ω
的同軸電纜配合，可保證阻抗恒定，確保信號傳輸正確。既然是數據信號的傳輸，那麽，在傳輸過程中，自然容易
受到靜電的幹擾，影響信號的傳輸甚至失效。針對Coaxial同軸音頻接口浪湧靜電放電問題，電子工程師通常會選用
保護器件為其保駕護航。接下來，高品質保護器件生產廠家及保護方案服務商東沃電子要分享的話題是：Coaxial同
軸音頻接口浪湧靜電ESD保護方案。

Coaxial同軸音頻接口浪湧靜電ESD保護方案

Coaxial同軸音頻接口浪湧靜電ESD保護方案說明

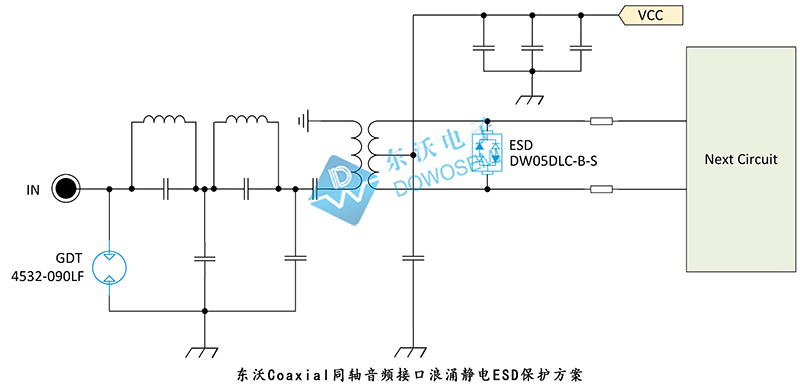

從方案圖可知，東沃電子針對Coaxial同軸音頻接口浪湧靜電保護，采用了二級防護。在第一級防護中，東沃電子技
術推薦選用兩端陶瓷氣體放電管4532-090L做浪湧防護，保證前端瞬間高壓的保護作用，能將瞬間大電流釋放到地。
東沃4532-090L具有低結電容特點，能確保信號的完整性。在第二級防護中，東沃電子技術推薦選用ESD靜電保護
二極管DW05DLC-B-S，低鉗位電壓、低結電容（1pF），保證視頻信號的完整性，同時符合IEC 61000-4-2標準±
30kV（空氣）和 ±30kV（接觸），采用SOD-323封裝。

Coaxial同軸音頻接口浪湧靜電ESD保護器件參數

1）東沃4532-090LF陶瓷氣體放電管參數

2）東沃DW05DLC-B-S靜電ESD保護器件參數

以上是Coaxial同軸音頻接口浪湧靜電ESD保護經典方案，如有特殊需求，歡迎前來探討。浪湧靜電防護方案，找東
沃電子，電路保護不迷路！方案中選用到的4532-090LF陶瓷氣體放電管和DW05DLC-B-S靜電ESD保護器件，東沃
電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型，歡迎廣大新
老客戶前來咨詢：137 5773 6996（微信同號）余工
