智能插座USB充電口防護方案推薦ESD靜電保護二極管DW05DP-S

更新時間:2023-08-25來源:www.dowosemi.cn

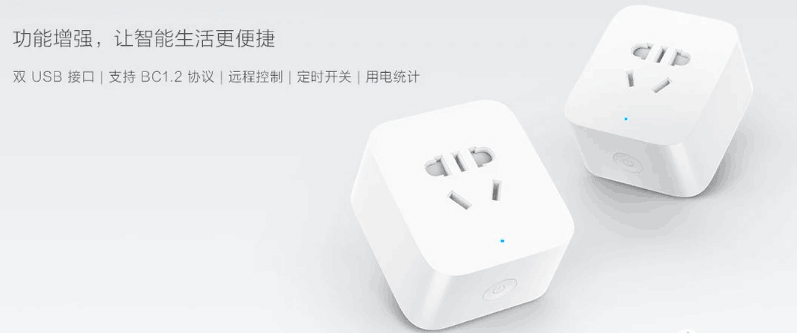

智能插座是物聯網家居產品中的一種,作用是節約電量,通過遙控與定時來控製,讓原本智能化的家電可以進行遙控與定時開關。智能插座有標準家用電器5V/1A接口和USB接口,這些接口很容易受到靜電損壞,為此需要選用ESD靜電保護二極管來做防護,對於ESD靜電保護二極管的要求是小體積、高靜電防護能力。那麽,選用什麽型號的ESD靜電保護二極管來做防護呢?這就是高品質保護器件生產廠家及保護方案服務商東沃電子接下來要分享的話題:智能插座USB充電接口靜電防護推薦ESD靜電保護二極管DW05DP-S。

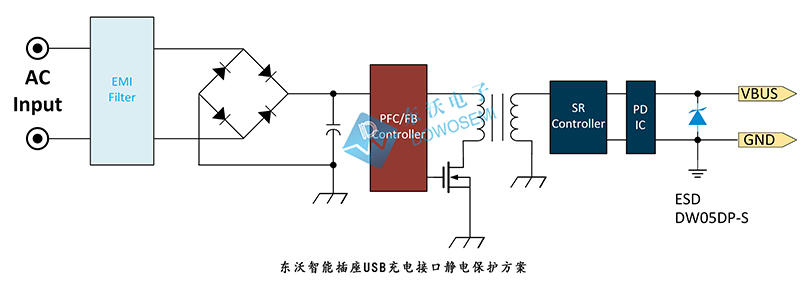

智能插座USB充電接口靜電保護方案圖


智能插座USB充電接口靜電保護方案說明

從圖中可知,針對智能插座USB充電接口的ESD防護電路應用,東沃電子技術推薦選用ESD靜電保護二極管DW05DP-S,能夠為智能插座的USB充電接口提供可靠的ESD靜電放電防護。ESD二極管DW05DP-S采用單向設計、工作電壓5V、峰值脈沖電流100A、鉗位電壓15V、漏電流0.5μA、結電容700pF、可承受2000W(8/20us)的峰值脈沖功率;DFN-2L小型化封裝,節省PCB面積,提高空間利用率;符合IEC 61000-4-2(靜電)±30kV(空氣)、±30kV(接觸)標準;符合UL 94V0阻燃標準。

智能插座USB充電接口ESD靜電保護二極管參數

查看東沃電子「ESD-DW05DP-S Datasheet」規格書可知,ESD靜電保護二極管DW05DP-S具體電氣參數如下:


以上是東沃智能插座USB充電接口靜電保護經典方案,如有特殊需求,歡迎前來探討。浪湧靜電防護方案,找東沃電子,電路保護不迷路!方案中選用到的ESD靜電保護二極管DW05DP-S,是智能插座USB充電接口電路保護的優秀防護器件,廠家東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型,歡迎廣大新老客戶前來咨詢:137 5773 6996(微信同號)余工。
