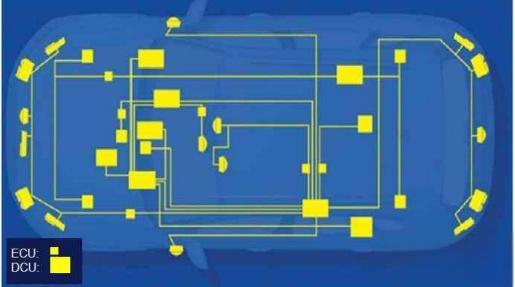

為了解決分布式EEA的這些問題，汽車工程師開始逐漸把很多功能相似、分離的ECU功能集成整合到一個比ECU性能更強的處理器硬件平臺上，這就是汽車「域控製器（Domain Controller Unit，DCU）」。車載域控製器DCU大大優化整車的電子電器線路，對研發和後期的實際整體化運行帶來極大的益處。域控製器DCU是汽車每一個功能域的核心，它主要由域主控處理器、操作系統和應用軟件及算法等三部分組成。平臺化、高集成度、高性能和良好的兼容性是域控製器的主要核心設計思想。

車載域控製器DCU是采用12V或24V蓄電池供電，浪湧和雜波比較多，需要選用TVS二極管來保護電源總線。那麽，選用什麽型號的TVS二極管來防護呢？這就是高品質保護器件生產廠家及保護方案服務商東沃電子接下來要分享的話題：汽車域控製器DCU電源端口浪湧保護方案圖及TVS二極管選型推薦。

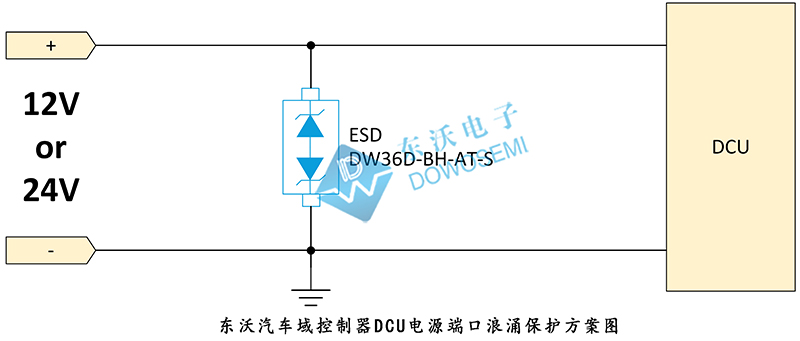

汽車域控製器DCU電源端口浪湧保護方案圖

汽車域控製器DCU電源端口浪湧保護方案說明

從東沃汽車域控製器DCU電源端口浪湧保護方案圖中可知，DCU電源供電口浪湧防護，推薦選用東沃電子TVS二極管DW36D-BH-AT-S，工作電壓36V、峰值脈沖電流6A、鉗位電壓64.8V、漏電流0.5μA、結電容15pF、SOD-323封裝；符合IEC 61000-4-2（靜電）±30kV（空氣）、±30kV（接觸）標準。

車載域控製器DCU屬於汽車前裝產品，要求所有器件必須通過車規認證，東沃DW36D-BH-AT-S通過AEC-Q 101車規認證，能夠可以滿足域控製器DCU產品車規的需求，滿足無鹵和RoHS標準。

汽車域控製器DCU電源端口保護推薦TVS二極管參數

查看東沃電子「ESD-DW36D-BH-AT-S Datasheet」規格書可知，車規級TVS二極管DW36D-BH-AT-S具體電氣參數如下：

以上是東沃汽車域控製器DCU電源端口浪湧保護經典方案，如有特殊需求，歡迎前來探討。浪湧靜電防護方案，找東沃電子，電路保護不迷路！方案中選用到的TVS二極管DW36D-BH-AT-S，是車載域控製器DCU電源端口保護電路的優秀防護器件，廠家東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余工。
