POE是一種傳輸技術，可在以太網電纜上傳輸電力和數據。1000M千兆以太網POE供電端口廣泛用於安防、視頻監控以及智能電網等工業系統，以實現系統內的數據、視頻傳輸、流量控製、以及通過總線實現供電。由於工業以太網工作環境非常嚴酷苛刻，對於以太網 POE供電端口電磁兼容的浪湧靜電防護必不可少。通常東沃電子接觸到的客戶對於以太網POE供電端口的雷擊電流防護高達 4kV 甚至 6kV更高的浪湧保護能力。基於客戶對以太網 POE供電端口浪湧靜電防護需求，電子工程師通常會選用電路保護器件為其保駕護航。接下來，高品質保護器件生產廠家及保護方案服務商東沃電子要分享的主題是：1000M以太網POE供電浪湧靜電保護方案及電路保護器件選型。

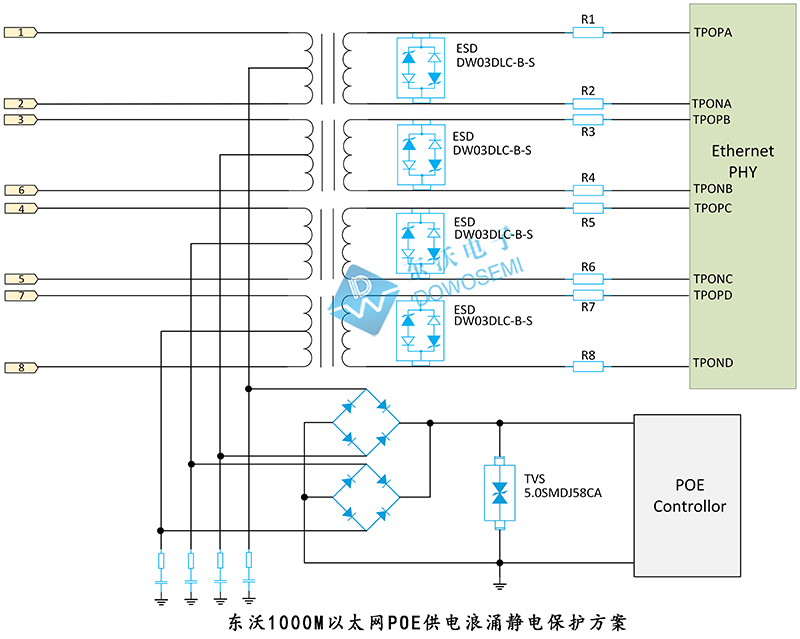

1000M以太網POE供電浪湧靜電保護方案圖

1000M以太網POE供電浪湧靜電保護方案說明

RJ45 連接器和保護網絡之間的電路旨在保護以太網物理層（PHY）電路和受電設備（PD） 控製器。對於以太網PHY芯片組，導致損壞的因素有很多，如ESD靜電沖擊、電纜放電事件和數據線上的電氣快速瞬變。針對1000M以太網PHY芯片防護，東沃電子技術推薦選用4顆TVS二極管陣列DW03DLC-B-S保護8條數據線。TVS二極管陣列DW03DLC-B-S優勢特性：

受電端設備PD端會有兩個整流橋，一個接在網線1236對應的網絡變壓器的中心抽頭，另一個接網線4578對應的網絡變壓器中心抽頭或者RJ45的4578引腳，這兩個整流橋的目的是無論12和36，45和78為正還是負，都會保證上面為正下面為負。然後PD芯片還會作為後面反激電路的控製芯片，把POE標準的37-57V降到我們板級需要的12V或者其它電壓。針對以太網POE受電端設備PD端浪湧防護，東沃電子技術推薦選用TVS二極管5.0SMDJ58CA，雙向防護、工作電壓58V、最小擊穿電壓64.4V、峰值脈沖電流53.42A、反向漏電流1μA、峰值脈沖功率5000W。

1000M以太網POE供電浪湧靜電保護器件參數

1）東沃TVS二極管陣列DW03DLC-B-S參數

查看東沃電子「ESD-DW03DLC-B-S Datasheet」規格書可知：

2）東沃TVS二極管5.0SMDJ58CA參數

查看東沃電子「TVS-5.0SMDJ Series Datasheet」規格書可知：

以上是1000M以太網POE供電浪湧靜電保護經典方案，如有特殊需求，歡迎前來探討。浪湧靜電防護方案，找東沃電子，電路保護不迷路！方案中選用的TVS二極管陣列DW03DLC-B-S、TVS二極管5.0SMDJ58CA，東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余工。
