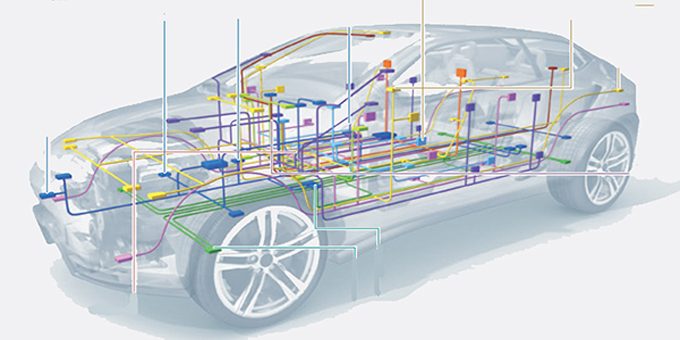

FlexRay是一種高速、實時、可靠、具備故障容錯能力的總線技術，是繼CAN和LIN總線之後的最新研發成果。FlexRay 為線控應用（即線控驅動、線控轉向、線控製動等）提供了容錯和時間確定性性能要求。雖然FlexRay將解決當前高端和未來主流車載網絡的挑戰，但它不會取代另外兩個主要的車載標準CAN和LIN。為了優化成本並減少過渡挑戰，下一代汽車將包含用於高端應用的FlexRay、用於主流動力總成通信的CAN和用於低成本車身電子設備的LIN。

FlexRay通訊總線可以提供更快的數據速率，更靈活的數據通訊，更全面的選擇和錯運算。FlexRay支持各種拓撲結構，能夠實現CAN總線20倍的網絡帶寬，幾乎可以保證完全無損地傳輸。與此同時，無屏蔽雙絞線對該總線系統的幹擾輻射和抗幹擾性提出了額外的挑戰。那麽，如何解決FlexRay通訊總線中EOS和ESD帶來的威脅和損壞呢？用於保護FlexRay通訊總線的TVS二極管陣列，該怎麽選型？國產品牌東沃電子是一家專業高品質電路保護器件廠家及保護方案服務商，不僅擁有可靠穩定的過壓過流保護器件和全面專業的EOS/ESD解決方案，而且還設有EMC測試實驗室，可免費提供浪湧及靜電防護測試及整改服務。

東沃FlexRay通訊總線靜電浪湧保護電路圖

東沃FlexRay通訊總線靜電浪湧保護方案說明

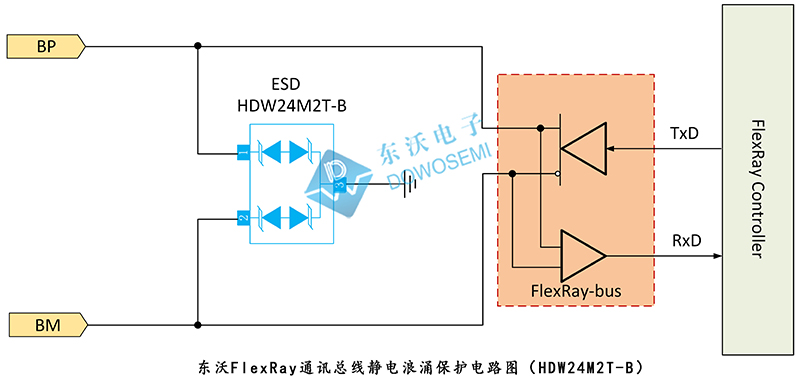

從東沃FlexRay通訊總線靜電浪湧保護電路圖（HDW24M2T-B）可知，東沃電子技術推薦選用集成式TVS二極管陣列HDW24M2T-B為FlexRay通訊總線安全護航。由於FlexRay是差分總線，它就需要選用雙向TVS來保護兩條線路。雙向TVS管HDW24M2T-B工作電壓24V、峰值脈沖電流8A、鉗位電壓50V、漏電流200nA、結電容25pF、SOT-23封裝；符合AEC-Q 101車規認證；符合IEC 61000-4-2（靜電）±30kV（空氣）和 ±30kV（接觸）標準。

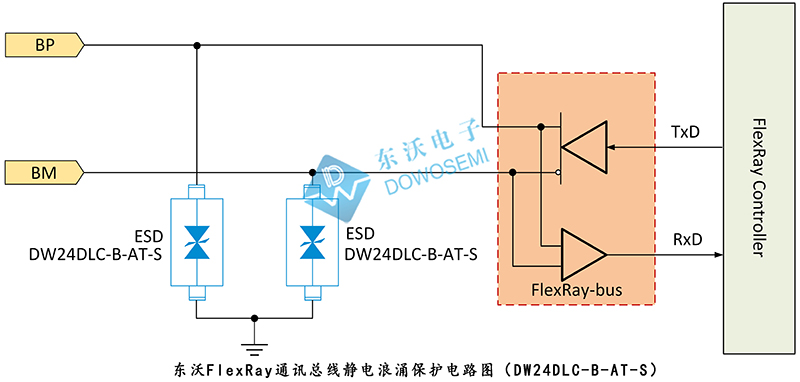

從東沃FlexRay通訊總線靜電浪湧保護電路圖（DW24DLC-B-AT-S）可知，東沃電子技術推薦選用分立式TVS二極管陣列DW24DLC-B-AT-S，雙向、工作電壓24V、峰值脈沖電流9A、鉗位電壓51V、漏電流500nA、結電容1pF、SOD-323封裝；符合AEC-Q 101車規認證；符合IEC 61000-4-2（靜電）±30kV（空氣）和 ±30kV（接觸）標準。

東沃FlexRay通訊總線靜電浪湧保護器件參數

1）東沃TVS二極管陣列HDW24M2T-B參數

查看東沃電子「ESD-HDW24M2T-B Datasheet」規格書可知：

2）東沃TVS二極管陣列DW24DLC-B-AT-S參數

查看東沃電子「ESD-DW24DLC-B-AT-S Datasheet」規格書可知：

以上是東沃FlexRay通訊總線靜電浪湧保護經典方案，如有特殊需求，歡迎前來探討。浪湧靜電防護方案，找東沃電子，電路保護不迷路！方案中選用到的車規級TVS二極管陣列HDW24M2T-B和DW24DLC-B-AT-S，東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余工。
