Low Voltage Differential Signaling（LVDS）是一種低壓差分信號技術接口，是美國NS公司為克服以TTL電平方式傳輸寬帶高碼率數據時功耗大、EMI電磁幹擾大等缺點而研製的一種數字視頻信號傳輸方式。LVDS端口電路包括兩部分：驅動板側的LVDS輸出接口電路（LVDS發送器）和液晶面板側的LVDS輸入接口電路（LVDS接收器）。

在數據傳輸過程中，還必須有時鐘信號的參與，LVDS端口無論傳輸數據還是傳輸時鐘，都采用差分信號對的形式進行傳輸。所謂信號對，是指LVDS端口電路中，每一個數據傳輸通道或時鐘傳輸通道的輸出都為兩個信號（正輸出端和負輸出端）。LVDS端口廣泛應用於高速數據信號傳輸，如打印機、LCD面板與轉接板的連接等等。在日常使用中，LVDS端口芯片很容易受到ESD靜電放電威脅和損壞。因此，在LVDS端口保護電路圖設計中，需要選用合適的電路保護器件為LVDS端口保駕護航。之前，東沃電子科普過：汽車LVDS接口瞬態浪湧靜電保護方案。接下來，東沃電子要科普的是：LVDS端口ESD靜電放電保護經典方案。

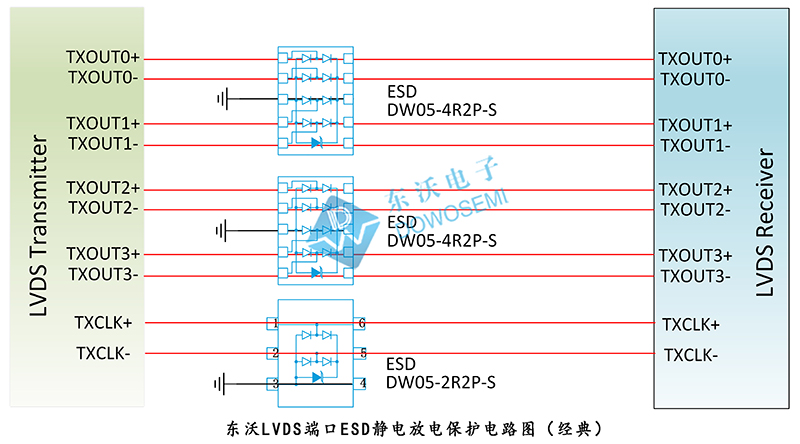

LVDS端口ESD靜電放電保護電路圖（經典）

LVDS端口ESD靜電放電保護方案說明

從電路圖可知，在LVDS端口差分數據線防護中，東沃電子技術推薦選用ESD二極管DW05-4R2P-S，4通道、工作電壓5V、最大峰值脈沖電流5A、低鉗位電壓15V、低結電容0.3pF，非常適合高速數據傳輸，保證信號完整性。DFN-10L封裝，直通式設計，方便PCB走線，減少走線彎曲，改善信號的完整性和速度。同時，ESD靜電保護器件DW05-4R2P-S符合IEC 61000-4-2 (ESD) ±18kV（空氣）、±12kV（接觸）標準。

在LVDS端口高速時鐘信號線防護中，東沃電子技術推薦選用ESD二極管DW05-2R2P-S，2通道、工作電壓5V、最大峰值脈沖電流5A、低鉗位電壓15V、低結電容0.25pF，非常適合高速數據傳輸，確保信號的完整性。DFN1610-6L小封裝設計，節約PCB空間；同時，DW05-2R2P-S符合IEC 61000-4-2 (ESD) ±25kV（空氣）、±20kV（接觸）標準。在不影響數據傳輸的前提條件下，此方案滿足 IEC 61000-4-2 Level 4 靜電放電防護需求，讓後端的電路得到有效防護。

LVDS端口ESD靜電放電保護器件參數

1）東沃ESD二極管DW05-4R2P-S參數

查看東沃電子「ESD-DW05-4R2P-S Datasheet」規格書可知：

2）東沃ESD二極管DW05-2R2P-S參數

查看東沃電子「ESD-DW05-2R2P-S Datasheet」規格書可知：

以上是東沃LVDS端口ESD靜電放電保護經典方案圖，如有特殊需求，歡迎前來探討。浪湧靜電防護方案，找東沃電子，電路保護不迷路！方案中選用到的ESD二極管DW05-4R2P-S和DW05-2R2P-S，東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余工。
