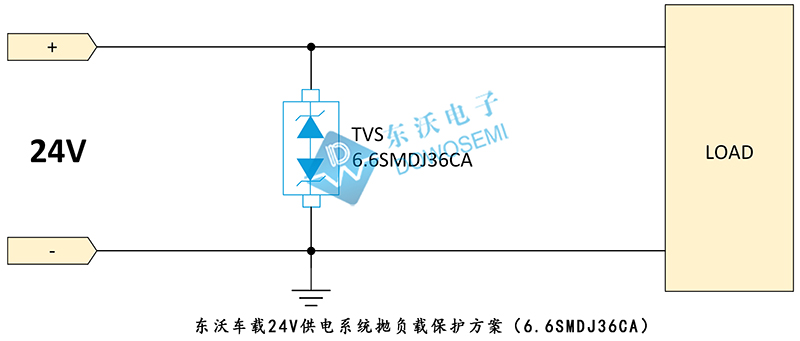

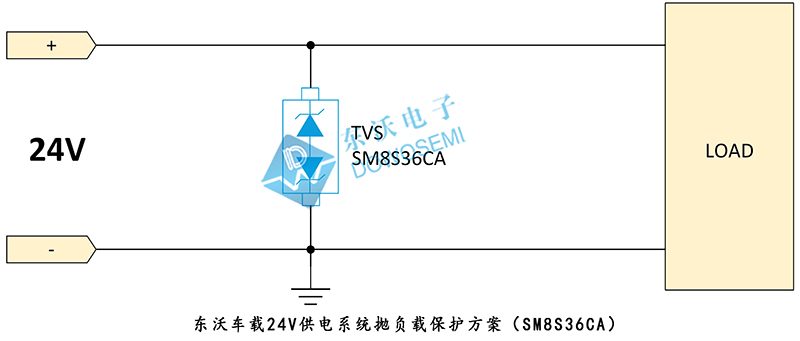

汽車24V系統過拋負載測試解決保護方案及電路防護器件選型，東沃電子之前就分享過很多次了。24V電源拋負載瞬態浪湧過壓保護經典方案，如下圖所示：

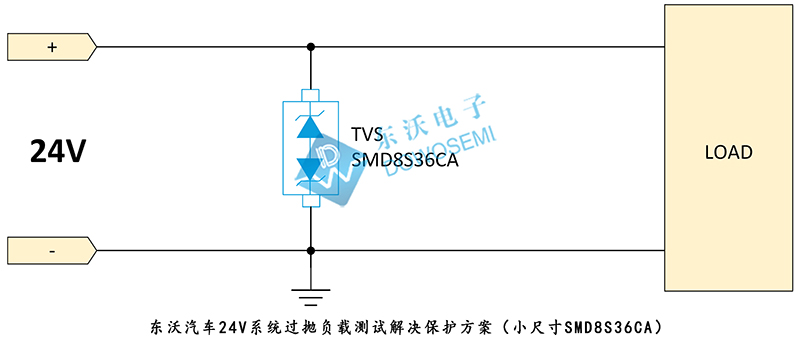

從圖中可知，24V系統過拋負載測試需要選用TVS管（SM8S36CA和6.6SMDJ36CA）保護汽車電子產品免受瞬態浪湧威脅和損壞。汽車24V系統過拋負載測試，除了選型TVS管SM8S36CA和6.6SMDJ36CA之外，還可以選用：SDP36CA、SM8S33CA、LDP33A、SM8S28CA、SMD8S36CA等等。其中，SMD8S36CA這顆TVS管，是TVS二極管廠家東沃電子推出的一款新產品。東沃汽車24V系統過拋負載測試解決保護方案圖（小尺寸SMD8S36CA）如下所示：

針對汽車DC 24V電源系統拋負載測試，東沃電子推出大功率更小封裝TVS管：SMD8S36CA，用於汽車DC 24V電源拋負載保護，可通過ISO 16750-2 P5a（Us=202V、Td=350ms、Ri=4Ω）測試等級。TVS管SMD8S36CA，雙向貼片、AEC-Q101認證、峰值脈沖功率6600W、工作電壓36V、峰值脈沖電流114A、鉗位電壓58.1V、封裝MINI218。對標DO-218AB封裝系列TVS產品，同樣功率，更小的封裝尺寸，極大減少PCB板空間，非常適合24V車載系統拋負載防護，是一顆非常成熟、穩定、高可靠性的汽車級TVS保護管。

TVS瞬態抑製二極管SMD8S36CA參數

查看東沃電子「TVS-SMD8S Series Datasheet」產品規格書可知：

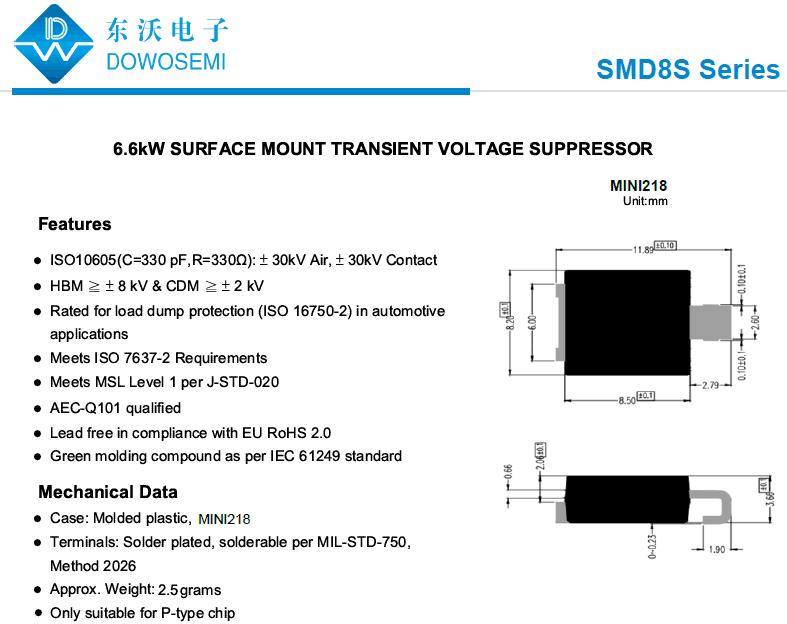

TVS瞬態抑製二極管SMD8S36CA尺寸

TVS瞬態抑製二極管SMD8S系列型號

1）SMD8S系列單向TVS管：SMD8S14A、SMD8S15A、SMD8S16A、SMD8S17A、SMD8S18A、SMD8S20A、SMD8S22A、SMD8S24A、SMD8S26A、SMD8S28A、SMD8S30A、SMD8S33A、SMD8S36A、SMD8S40A、SMD8S43A、SMD8S48A。

2）SMD8S系列雙向TVS管：SMD8S14CA、SMD8S15CA、SMD8S16CA、SMD8S17CA、SMD8S18CA、SMD8S20CA、SMD8S22CA、SMD8S24CA、SMD8S26CA、SMD8S28CA、SMD8S30CA、SMD8S33CA、SMD8S36CA、SMD8S40CA、SMD8S43CA、SMD8S48CA。

以上是東沃汽車24V系統過拋負載測試解決保護方案圖（小尺寸SMD8S36CA），如有特殊需求，歡迎前來探討。浪湧靜電防護方案，找東沃電子，電路保護不迷路！方案中選用到的TVS管SMD8S36CA，東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余工。
