Subscriber Identity Module，縮寫SIM卡，稱為用戶識別卡，是GSM系統的移動用戶所持有的IC卡。SIM卡是GSM手機連接到GSM網絡的鑰匙，SIM卡一旦從手機拔出，除了緊急呼叫外，手機將無法享受網絡運營者提供的各種服務。那麽，如何避免SIM卡因頻繁的插拔電纜所造成的ESD靜電放電損害呢？

怎麽確保SIM卡穩定可靠運行，成為廠商迫切需要處理的問題，常規的ESD靜電防護器件可能會影響數據的傳輸，造成音質失真等現象。SIM卡數據線路保護，一直都是各公司重點研究對象。針對SIM卡ESD靜電放電保護，從事電路保護器件的生產廠家東沃電子專門為此類端口數據保護研發出對應的TVS二極管陣列（ESD靜電保護二極管）DW05-4R-S。

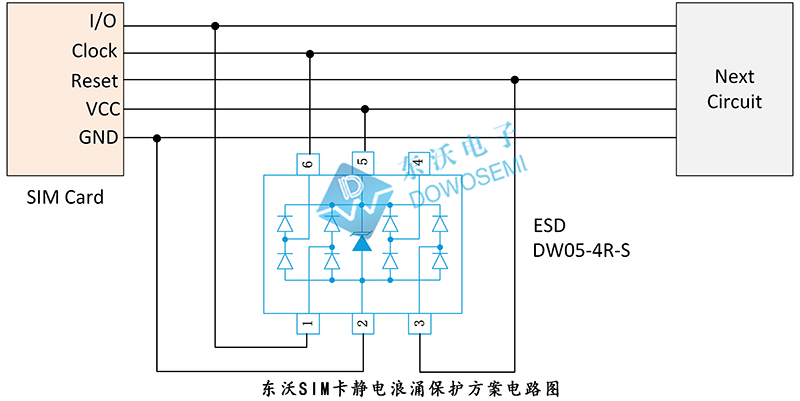

東沃SIM卡靜電浪湧保護方案電路圖

東沃SIM卡靜電浪湧保護方案說明

從方案圖中可知，東沃電子選用集成多路、SOT-23-6L 小封裝、導通電壓精度高、響應速度快、鉗位電壓低、低結電容TVS二極管陣列DW05-4R-S做防護，保護SIM卡數據線路免遭ESD靜電放電破壞的同時，確保傳輸數據的穩定性和完整性。同時，在不影響數據傳輸的前提條件下，能夠滿足IEC 61000-4-2 Level 4的ESD靜電防護需求，讓後端電路得到全面有效的保護。

東沃SIM卡ESD靜電浪湧保護器件參數

查閱東沃電子「ESD-DW05-4R-S Datasheet」產品規格書可知：

>> 峰值脈沖功率 (8/20μs)：350W
>> 峰值脈沖電流 (8/20μs)：15A
>> 反向工作電壓：5V
>> 最小擊穿電壓：6V
>> 鉗位電壓：20V
>> 漏電流：0.5uA
>> 結電容：0.75pF
>> ESD符合IEC 61000−4−2 (Air)：±30kV
>> ESD符合IEC 61000−4−2 (Contact)：±30kV
>> 封裝：SOT-23-6L
>> 工作溫度：−55°C to +125°C
>> 存儲溫度：−55°C to +150°C

以上是東沃SIM卡靜電浪湧保護經典方案，如有特殊需求，歡迎前來探討。浪湧靜電防護方案，找東沃電子，電路保護不迷路！方案中選用到的TVS二極管陣列DW05-4R-S，東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余工
