1000M（千兆）以太網，又叫吉比特以太網，是一個描述各種以吉比特每秒速率進行以太網幀傳輸技術的術語，由IEEE 802.3-2005標準定義。該標準允許通過集線器連接的半雙工千兆連接，但是在市場上利用交換機的全雙工連接所達到的速度才真正符合標準。1000M（千兆）以太網以高效、高速、高性能為特點，已經廣泛應用在金融、商業、教育、政府機關及廠礦企業等行業。

1000M（千兆）以太網口因其需要遠距離傳輸且走線環境多為戶外及一些復雜的電磁環境，極容易引入各種幹擾，導致後端芯片的損壞、系統重啟、死機等現象。1000M（千兆）以太網口的電磁兼容性能關系到通訊設備的穩定運行，為此，1000M（千兆）以太網口浪湧靜電保護不容忽視。那麽，如何保護1000M（千兆）以太網口免受浪湧靜電威脅和損壞呢？上一期，分享過100M（百兆）以太網口浪湧靜電保護經典方案，接下來，針對1000M（千兆）以太網口浪湧靜電問題，東沃電子設計了2個經典保護方案。

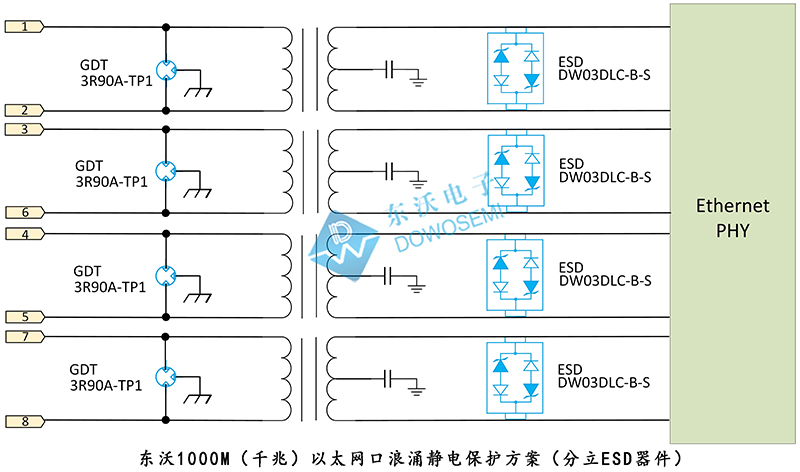

1000M（千兆）以太網口浪湧靜電保護方案圖

1000M（千兆）以太網口浪湧靜電保護方案說明

從方案圖可知，1000M（千兆）以太網口浪湧靜電保護電路圖與100M（百兆）以太網口浪湧靜電保護電路圖類似。第一級防護，東沃電子技術推薦選用陶瓷氣體放電管3R90A-TP1，將浪湧電流泄放到大地，或在放電管電極之內的惰性氣體電光弧以熱量形式消除。陶瓷氣體放電管共模差模全保護，適用於充分暴露的直接雷區。第二級防護，選用東沃ESD二極管DW03DLC-B-S或DW2.8-4LVUB-S，方案一選用分立ESD器件DW03DLC-B-S、成本低但占用空間；後者選用集成式ESD器件，成本高但節約空間。針對1000M（千兆）以太網特點設計，ESD二極管DW2.8-4LVUB-S能有效減小安裝面積，節約PCB空間，工作電壓2.8V、峰值脈沖電流22A、結電容為1.6pF、SO-8封裝，符合IEC 61000-4-2 ESD ±15kV（空氣）和±8kV（接觸）標準。

符合標準：

IEC 61000-4-5 1.2/50 μs& 8/20μs 阻抗（2Ω）差模：6KV 共模：6KV

IEC 61000-4-2 (ESD)：±15kV (air)，±8kV (Contact)

1000M（千兆）以太網口浪湧靜電保護方案器件參數

1）陶瓷氣體放電管3R90A-TP1參數

查看東沃電子「GDT-3R90A-TP1 Datasheet」規格書可知：

2）ESD二極管DW03DLC-B-S參數

查看東沃電子「ESD-DW03DLC-B-S Datasheet」規格書可知：

3）ESD二極管DW2.8-4LVUB-S參數

查看東沃電子「ESD-DW2.8-4LVUB-S Datasheet」規格書可知：

以上是東沃1000M（千兆）以太網口浪湧靜電保護經典方案，如有特殊需求，歡迎前來探討。浪湧靜電防護方案，找東沃電子，電路保護不迷路！方案中選用到的電路保護器件3R90A-TP1、DW03DLC-B-S、DW2.8-4LVUB-S，東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余工。
