以太網Ethernet是一種計算機局域網技術。IEEE組織的IEEE 802.3標準製定了以太網的技術標準，它規定了包括物理層的連線、電子信號和介質訪問控製的內容。以太網是目前應用最普遍的局域網技術。以太網口，即我們平時所見的RJ45水晶頭接口，根據網速分類，可分為：百兆（100M）、千兆（1000M）、2.5G、5G、萬兆（10G）等。

以太網的電磁兼容性能關系到通訊設備的穩定運行。都知道，以太網口容易遭受雷擊浪湧、ESD靜電放電威脅，甚至損壞。為此，以太網口浪湧靜電防護成為了業內必然的選擇。關於以太網口浪湧靜電保護方案，不同電路保護器件公司設計的方案略有差異。電路保護器件廠家東沃電子設計的以太網口保護方案有：100M（百兆）以太網口浪湧靜電保護、1000M（千兆）以太網口浪湧靜電保護、1000（千兆）POE以太網口浪湧靜電保護、萬兆（10G）以太網口浪湧靜電保護。接下來，要分享是：東沃100M以太網口浪湧靜電保護方案電路圖。

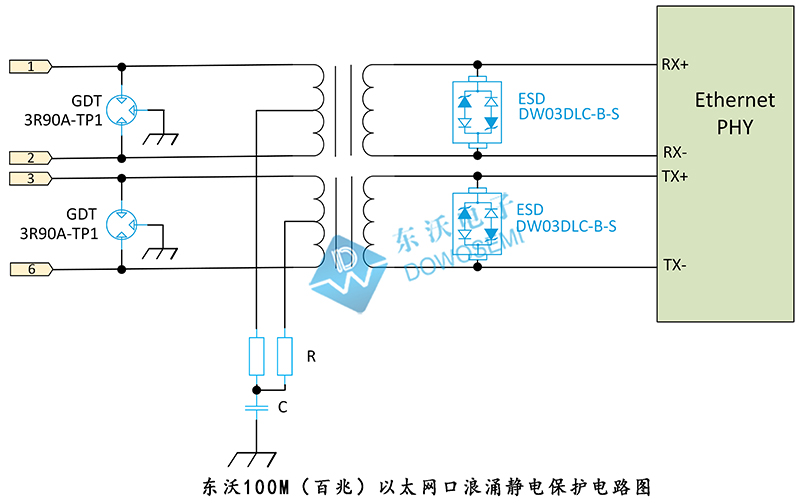

東沃100M（百兆）以太網口浪湧靜電保護方案圖

東沃100M（百兆）以太網口浪湧靜電保護說明

從方案圖可知，100M以太網口第一級防護東沃電子技術推薦選用陶瓷氣體放電管3R90A-TP1，將浪湧電流泄放到大地，或在放電管電極之內的惰性氣體電光弧以熱量形式消除。陶瓷氣體放電管共模差模全保護，適用於充分暴露的直接雷區。中間充分利用網絡變壓器的電感特性，起到去藕和隔離作用。第二級防護選用ESD靜電保護二極管DW03DLC-B-S，能夠將殘留的頻率成分浪湧吸收，並且在IPP下鉗位電壓降到7V左右（@IP=1A），確保以太網芯片處於安全保護狀態。

符合標準：

IEC 61000-4-5 1.2/50μs & 8/20μs 阻抗（2Ω） 差模：6KV 共模：6KV  IEC 61000-4-2 (ESD): ±15kV (air)，±8kV (contact)。

東沃100M（百兆）以太網口浪湧靜電保護器件參數

1）陶瓷氣體放電管3R90A-TP1參數

查看東沃電子「GDT-3R90A-TP1 Datasheet」規格書可知：

2）ESD靜電保護二極管DW03DLC-B-S參數

查看東沃電子「ESD-DW03DLC-B-S Datasheet」規格書可知：

以上是東沃100M以太網口浪湧靜電保護經典方案，如有特殊需求，歡迎前來探討。浪湧靜電防護方案，找東沃電子，電路保護不迷路！方案中選用到的電路保護器件3R90A-TP1和DW03DLC-B-S，東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余工。
