控製器局域網總線Controller Area Network，簡稱CAN總線，是一種用於實時應用的串行通訊協議總線，也是世界上應用最廣泛的現場總線之一。CAN總線的應用範圍廣，在實際應用中，環境相當復雜，一些靜電（ESD）、浪湧（Surge）等幹擾很容易耦合到總線上，並直接作用於CAN總線接口。一般的CAN總線收發器芯片靜電（ESD）、浪湧（Surge）防護等級比較低，裸機情況下，CAN接口靜電（ESD）可達6kV，無法滿足常見的浪湧測試要求。工業產品、汽車電子產品對通信接口的EMC等級要求更高，許多應用要求滿足IEC 61000-4-2靜電放電4級，IEC 61000-4-5 浪湧抗擾4級等要求。為了滿足這些高等級EMC要求，有必要添加額外的外圍保護電路。接下來，高品質電路保護器件廠家及電路保護解決方案服務商東沃電子針對控製器局域網CAN總線浪湧靜電問題進行全方位防護電路圖設計及電路保護器件選型。

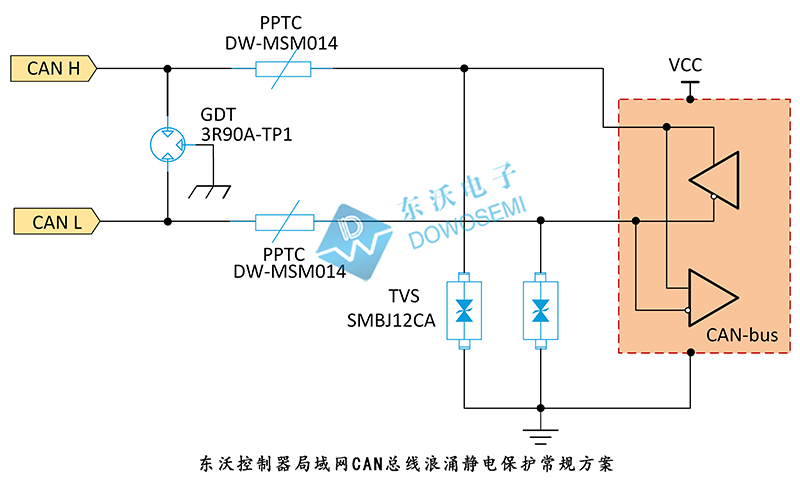

控製器局域網CAN總線浪湧靜電保護常規方案

從方案圖可知，東沃電子技術選用三端陶瓷氣體放電管（GDT）3R90A-TP1置於前端，提供一級防護。當有雷擊浪湧產生時，陶瓷氣體放電管瞬間達到低阻狀態，為瞬時大電流提供泄放通道，將CAN H、CAN L間電壓鉗製在二十幾伏範圍內。中間選用自恢復保險絲DW-MSM014作過流保護。二級防護中選用兩顆雙向TVS二極管SMBJ12CA做浪湧過壓保護，響應速度Ps秒級、擊穿電壓偏差小、低鉗位電壓、低漏電流、體積小、高可靠性。由於TVS二極管結電容較大，所以本方案適合在低速CAN總線上使用，浪湧保護等級：1.2/50us 4KV、10/700us 6KV、8/20us 3KA。

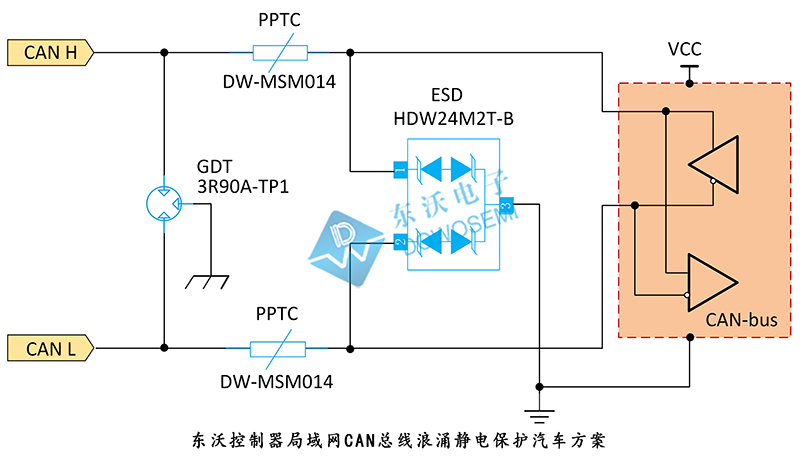

控製器局域網CAN總線浪湧靜電保護汽車方案

CAN總線分為高速CAN和低速CAN，兩者主要區別在於傳輸速率不同，高速CAN速率是125Kbit/s~1Mbit/s，低速CAN速率是5kbit/s~125kbit/s。汽車中，不同系統對CAN總線的要求不同。發動機控製系統，要求CAN總線傳輸速率快；舒適系統，由於被控對象分散，傳輸電纜容易被損壞，但對CAN總線傳輸速率並沒有非常高的要求。

不同速率CAN總線的應用領域：

從方案圖可知，一級防護選用三端陶瓷氣體放電管（GDT）3R90A-TP1置於前端，中間選用自恢復保險絲DW-MSM014作過流保護。二級防護中東沃電子技術推薦選用HDW24M2T-B，汽車CAN總線專用ESD靜電保護二極管。HDW24M2T-B工作電壓24V、擊穿電壓26.7V、鉗位電壓50V、結電容25pF、SOT-23封裝，滿足AEC-Q 101車規認證，符合IEC 61000-4-2 (ESD) ±30kV（空氣）、±30kV（接觸）標準。本方案適合在高速CAN總線上使用，浪湧保護等級：1.2/50us 4KV、10/700us 6KV、8/20us 2KA。

以上是CAN總線浪湧靜電保護典型方案，如有特殊需求，歡迎前來探討。浪湧靜電防護方案，找東沃電子，電路保護不迷路！方案中選用到的陶瓷氣體放電管3R90A-TP1、自恢復保險絲DW-MSM014、TVS二極管SMBJ12CA、ESD二極管HDW24M2T-B，品牌廠家東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余工
