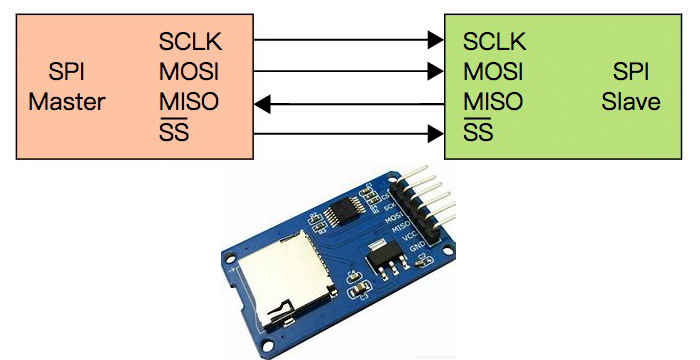

串行外設接口（Serial Peripheral Interface），簡稱SPI接口，是一種高速、全雙工、同步的通信總線接口，可以使單片機與各種外圍設備以串行方式進行通信以交換信息。SPI 在芯片的管腳上占用四根線，節約芯片的管腳，同時為PCB的布局節約空間，越來越多的芯片集成了這種通信協議。眾所周知，對於通信總線接口而言，ESD靜電放電防護是一項挑戰。針對SPI通信總線接口ESD靜電放電問題，東沃電子（DOWOSEMI）技術推薦選用ESD靜電保護二極管DW05D-B-S或DW05-4RVLC-E做防護 。東沃SPI總線接口ESD靜電放電保護方案設計圖如下所示：

從上圖可知，東沃SPI總線接口ESD靜電放電防護方案設計圖有兩種，方案一選用了分立式ESD保護二極管DW05D-B-S，方案二選用了集成式多路 ESD保護二極管DW05-4RVLC-E。DW05D-B-S和DW05-4RVLC-E導通電壓精度高、響應速度快、寄生電容值低、鉗位電壓低，在不影響數據傳輸的前提下，能夠滿足IEC 61000-4-2 Level 4靜電放電防護需求，且做到成本最優化。

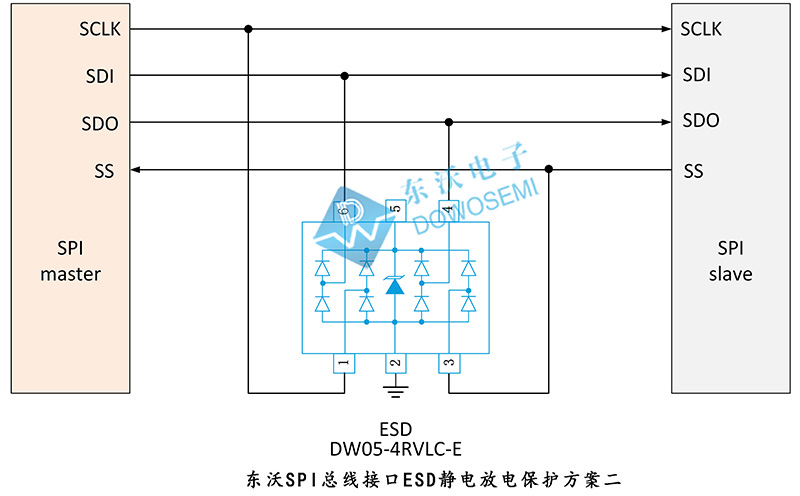

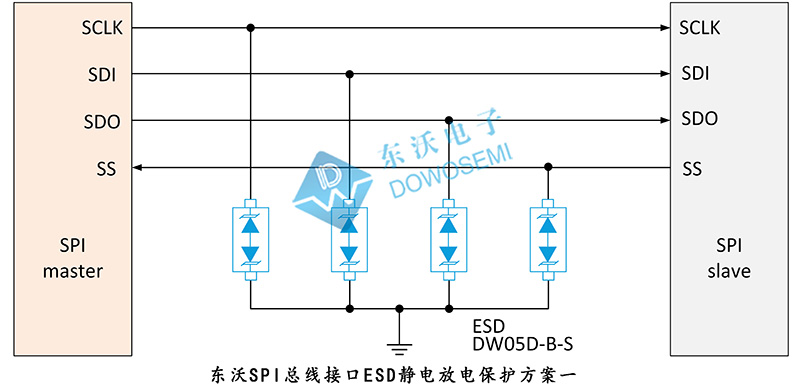

有客戶問，東沃SPI總線接口ESD靜電放電保護方案一和方案二有什麽區別呢？查看方案一可知，東沃技術推薦選用4顆分立式ESD保護二極管DW05D-B-S，工作電壓5V、擊穿電壓6V、峰值脈沖電流20A、12V低鉗位電壓、SOD-323封裝，占用空間比較大，結電容40pF，比較適合用於傳輸信號速率要求不是很高的場合。查看方案二可知，東沃技術推薦選用集成式多路 ESD保護二極管DW05-4RVLC-E，工作電壓5V、擊穿電壓6V、峰值脈沖電流4A、12V低鉗位電壓、SOT-23-6L封裝，體積小，結電容0.5pF，適用於通信速率要求更高的場合和產品。

以上是SPI總線接口ESD靜電放電保護典型方案，如有特殊需求，歡迎前來探討。浪湧靜電保護方案，找東沃電子，電路防護不迷路！東沃SPI總線接口ESD靜電放電保護中選用到的ESD靜電保護二極管DW05D-B-S和DW05-4RVLC-E，已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費方案整改設計、免費選型，歡迎廣大新老客戶前來咨詢：136 7581 6901（微信同號）朱工
