隨著人們對生活質量要求的提升，汽車內配備符合要求的車載多媒體系統顯得非常重要。電動化、智能化已成為汽車發展未來趨勢，車載電磁環境會更加復雜。為了保護汽車多媒體系統主機免受靜電放電影響，需要選用ESD靜電防護二極管，用於保護多媒體系統主機I/O端口免遭破壞。若不能正確選擇合適型號的ESD二極管，則會對多媒體系統帶來異常甚至損壞。

以往電子工程師在設計汽車多媒體系統主機端口靜電放電防護方案時，往往會選用分立ESD靜電二極管來保護所有I/O端口，這種設計帶來的弊端有：

1）由於線路板空間受限，PCB布線帶來一定程度的幹擾從而影響系統整體穩定性；

2）由於每個I/O口的信號電壓都不同，如果采用同一顆ESD靜電保護器件，則會因為ESD保護器件鉗位電壓Vc與每個I/O端口的耐壓有差別。

目前，汽車多媒體系統主機常見I/O端口有：USB2.0、USB Type C、HDMI接口等。為此，需要根據應用需求來選型選用合適的ESD靜電保護二極管為汽車多媒體系統主機安全保駕護航。東沃電子集成式ESD方案，可以解決以上2個問題。接下來，高品質電路保護器件廠商及電路保護解決方案服務商東沃電子針對汽車多媒體系統主機USB2.0、USB Type C、HDMI端口靜電放電問題進行了防護方案設計。

汽車多媒體系統雙通道USB2.0端口ESD靜電保護方案

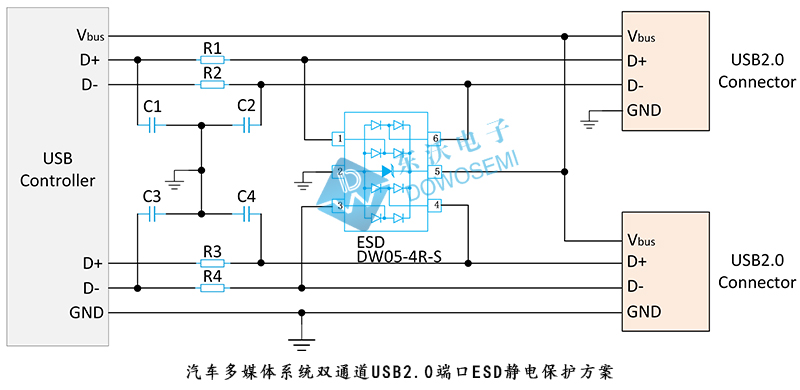

車用多媒體系統主機一般會配置兩個USB2.0端口，若選用傳統分立的ESD靜電保護元器件，則需使用六顆元器件才能保護兩個USB2.0端口。若使用東沃電子四通道集成式ESD靜電保護元器件DW05-4R-S，則可將原本的六顆減少至一顆。東沃汽車多媒體系統雙通道USB2.0端口ESD靜電保護方案圖如下所示：

汽車多媒體系統USB Type C端口ESD靜電保護方案

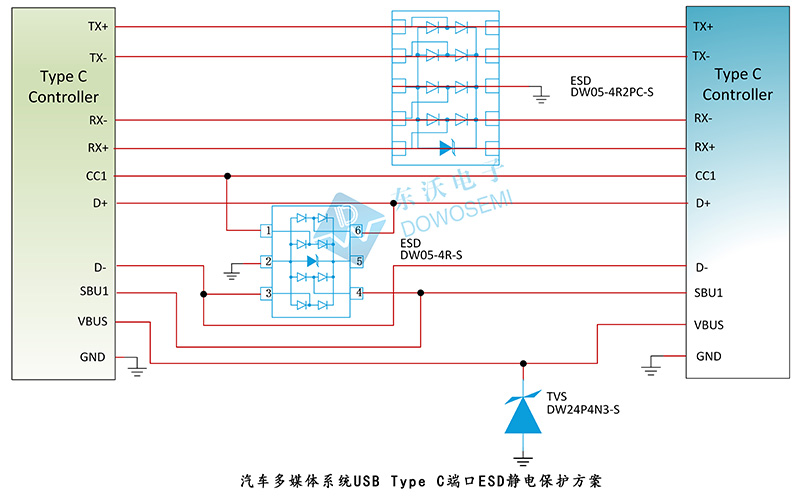

車載多媒體系統USB Type C端口上的高速數據口，東沃電子技術推薦選用ESD二極管DW05-4R2PC-S進行ESD靜電防護， D+/D-選用ESD二極管DW05-4R-S做防護，考慮目前流行快速充電模式，Vbus端口選擇工作電壓為24V的DW24P4N3，滿足系統大功率充電需求。東沃汽車多媒體系統USB Type C端口ESD靜電保護方案圖如下所示：

汽車多媒體系統HDMI端口ESD靜電保護方案

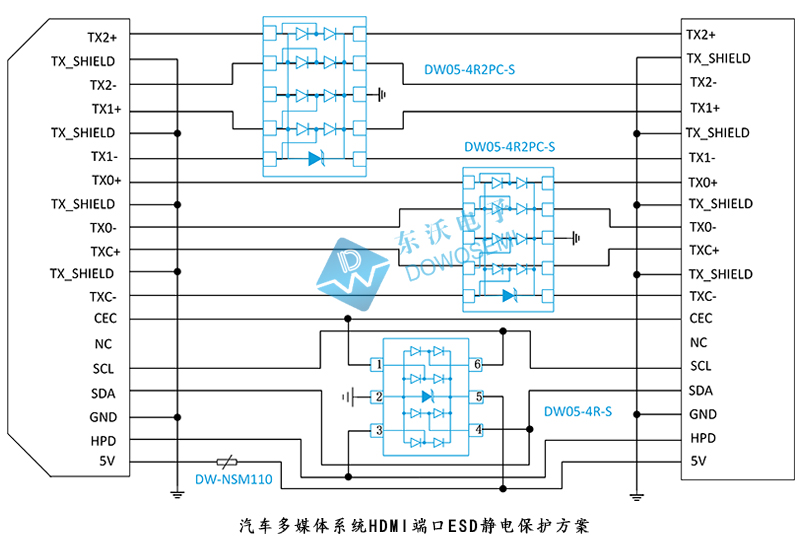

車載多媒體系統HDMI端口上的高速信號，東沃電子技術推薦選用DW05-4R2PC-S進行ESD靜電防護，低速數據位置可以選用DW05-4R-S進行靜電防護。東沃汽車多媒體系統HDMI端口ESD靜電保護方案圖如下所示：

隨著汽車用的車載多媒體裝置功能增加，相應的應用端口已升級為高速數據端口，對系統的穩定度要求帶來了挑戰，對ESD靜電防護需求也會越來越重視。很多電子工程師都知道，汽車用產品ESD測試等級要滿足Air 25KV測試需求，與消費類電子Air 15KV是有很大的差別。以上是東沃汽車多媒體系統常用端口ESD靜電防護方案，如有特殊需求，歡迎前來探討。浪湧靜電防護方案，找東沃電子，電路保護不迷路！方案中選用到的ESD靜電保護二極管DW05-4R-S、DW05-4R2PC-S、DW24P4N3，能夠提供優秀的ESD靜電防護性能，這些物料，東沃電子現已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余工
