VDSL防護方案-杭州東沃電子科技有限公司

更新時間：2019-04-22

壹、應用背景

1）氣候變暖，雷雨天氣增多；

2）VDSL是壹種非對稱的DSL技術；

3）在壹對銅線上支持上行速率1.5Mbps～2.3Mbps，下行速率13Mbps～52Mbps；

4）有效傳輸距離在0～1.2公裏範圍；


二、方案詳解

• 在變壓器前端選用通流量大，體積小的陶瓷氣體放電管GDT；

• 在變壓器後端采用結電容小，體積小的TVS；

• GDT高度不超過2mm，可焊接在PCB板背部；

• 滿足IEC61000-4-5、GBT17626.5，K21，K20，GR1089等浪湧測試標準；

三、方案應用

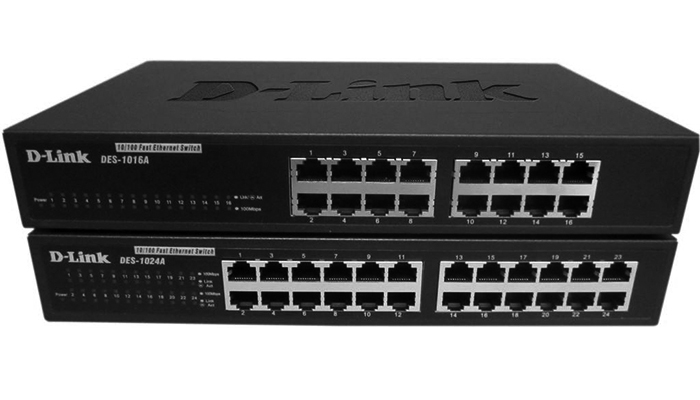

交換機、PON、家庭網關、路由器；

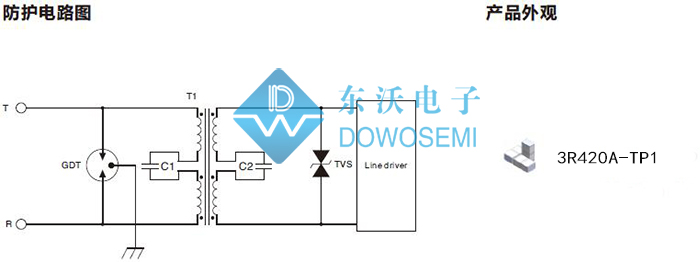

四、防護電路圖


五、保護器件詳解

陶瓷氣體放電管3R420A-TP1

直流標稱電壓（V）：420 V

沖擊擊穿電壓（1KV/μs）：< 950 V

耐脈沖沖擊電流（8/20μs）：5 KA

極間電容Cp：< 1.5 pF

絕緣電阻：> 1 GΩ
