ADSL防護方案
更新時間：2019-04-21來源：www.dowosemi.cn
壹、應用背景
1）氣候變暖，雷雨天氣增多；
2）ADSL是壹種非對稱的DSL技術；
3）在壹對銅線上支持上行速率512Kbps～1Mbps，下行速率1Mbps～8Mbps；
4）有效傳輸距離在3～5公裏範圍；
二、方案詳解
• 在變壓器前端采用反應時間快，體積小的TSS；
• 在變壓器後端采用結電容小，體積小的TVS；
• 方案滿足ANSI-T1.413， TU-TG.992等ADSL標準；
• 滿足IEC61000-4-5、GBT17626.5，K21，K20，GR1089等浪湧測試標準；
三、方案應用
家庭網關、路由器；

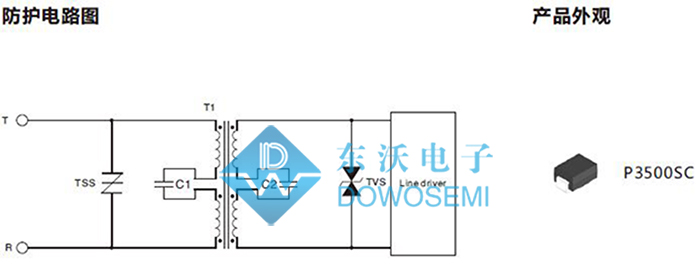

四、防護電路圖
五、器件詳解
半導體放電P3500SC
VDRM：320V
VS：400V
VT：4V
IDRM：5μA
IS：800mA
IT：2.2A
IH：150mA
CO：65pF
耐10/700μS電壓沖擊能力：6kV
