如何保護車載以太網接口免受靜電浪湧威脅?

更新時間:2024-11-29來源:www.dowosemi.cn

汽車以太網接口.jpg車載以太網是一種專門針對汽車內部通信需求而設計的以太網技術。不同於傳統的4對非屏蔽雙絞線,它使用的是單一非屏蔽雙絞線(UTP)連接物理層接口(PHY)來實現100Mbit/s,甚至1Gbit/s的傳輸速率,具備高帶寬、高可靠性、低功耗、低電磁輻射、低延遲、低成本等優勢,當然這些都是汽車OEM的關鍵要求,但其結構卻給以太網接口EMI防護帶來了巨大的挑戰。由於復雜的車載電磁環境,IEEE協會對汽車以太網提出了嚴苛的電磁兼容性要求。基於此,東沃電子DOWOSEMI提出了完全符合IEEE 1000BASE-T1 EMC兼容性測試防護方案。

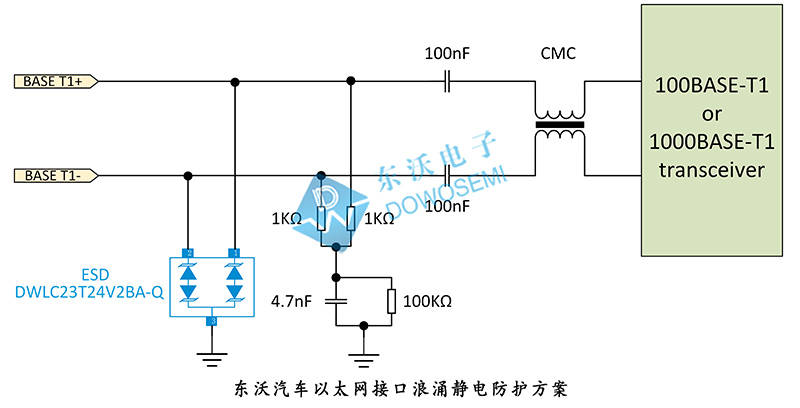

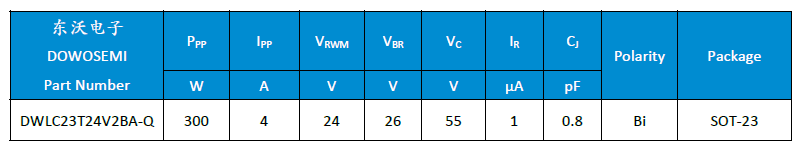

從東沃汽車以太網接口浪湧靜電防護方案圖可知,東沃電子技術推薦選用1顆汽車級ESD二極管DWLC23T24V2BA-Q為其網口保駕護航。東沃DWLC23T24V2BA-Q具有低漏電、低鉗位的特點,工作電壓24V,采用SOT-23封裝,符合AEC-Q101標準。根據IEC 61000-4-2,它可用於提供高達±25kV(空氣放電)/±25kV(接觸放電)的ESD保護;根據IEC 61000-4-5,它可承受4A(8/20us)的峰值脈沖電流,對以太網接口芯片提供可靠的靜電浪湧保護。DWLC23T24V2BA-Q結電容低至0.8pF,確保數據傳輸的流暢性並保證信號的完整性。


汽車以太網的普及極大地豐富了人們的駕駛體驗,同時也關系著出行安全,提供一個可靠穩定的電磁兼容環境,為大家的每次出行提供安全保障。關於汽車以太網接口浪湧靜電防護方案就介紹到這兒了!如有特殊需求,歡迎前來探討。浪湧靜電防護方案,找東沃電子,電路保護不迷路!方案中選用到的汽車級ESD二極管DWLC23T24V2BA-Q,廠家東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型,歡迎廣大新老客戶前來咨詢:13675816901(微信同號)朱工
