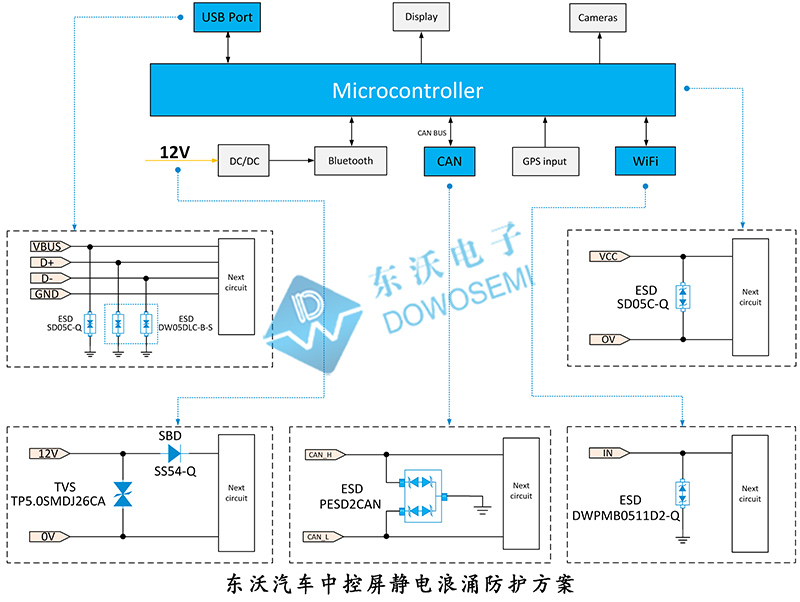

汽車中控屏‌是現代汽車中不可或缺的一部分，集成了眾多功能和信息顯示，為駕駛者提供了極大的便利。不可否認的是，中控屏將在未來的汽車智能化時代占據核心位置，成為車輛的「信息中心」和「指揮中心」。汽車中控屏作為汽車核心位置部件，其安全性尤其重要。除了需要靜電浪湧保護之外，還要註意道路車輛的電氣瞬變幹擾保護，也就是行業內常提到的汽車電子測試標準ISO 7637-2 和ISO 16750-2。為此，在汽車中控屏數據接口特別是電源端口防護方案中，需要選用符合AEC-Q 101車規要求及能過拋負載測試標準的TVS二極管。關於汽車中控屏靜電浪湧防護方案設計圖，如下圖所示：

12V DC電源端口拋負載保護器件選型指南

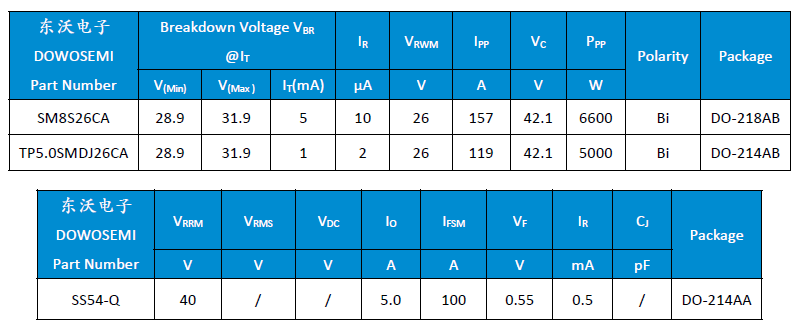

針對電源部分防護設計，需要重點關註P5a波形拋負載防護，在設備輸入端推薦使用大功率TVS二極管進行保護。從防護方案圖中可知，用於滿足12V系統電源端口拋負載保護，東沃技術推薦選用汽車級TVS管TP5.0SMDJ26CA或SM8S26CA，雙向貼片、工作電壓26V、鉗位電壓42.1V，符合AEC-Q 101車規認證。方案中的SBD為肖特基二極管，起到防反接作用，東沃技術推薦選用汽車級肖特基SS54-Q，反向電壓40V，正向電流5A，正向電壓0.55V，SMB封裝。

主控芯片靜電浪湧保護器件選型指南

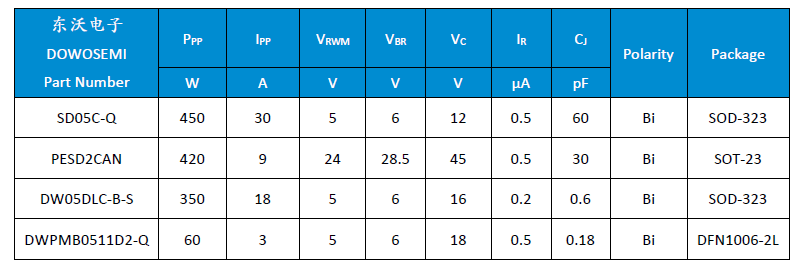

用於汽車中控屏主控芯片靜電浪湧保護器件，東沃技術推薦選用汽車級ESD二極管SD05C-Q，工作電壓為5V、功率450W、低鉗位電壓、低結電容，SOD-323封裝，滿足：IEC 61000-4-2 Level 4，接觸放電±30KV，空氣放電±30KV。

CAN總線接口靜電浪湧保護器件選型指南

用於汽車中控屏CAN總線接口浪湧靜電防護器件，東沃技術推薦選用汽車級ESD二極管PESD2CAN，工作電壓24V功率420W、低結電容、低鉗位、SOT-23封裝，符合AEC-Q 101認證，滿足：IEC 61000-4-2 Level 4，接觸放電±30KV，空氣放電±30KV，是一顆成熟穩定、高可靠性ESD靜電保護二極管。

USB接口靜電浪湧保護器件選型指南

用於汽車中控屏USB接口靜電浪湧防護器件，VBUS防護東沃技術推薦選用汽車級ESD二極管SD05C-Q，工作電壓為5V、功率450W、低鉗位電壓、低結電容，SOD-323封裝，滿足：IEC 61000-4-2 Level 4，接觸放電±30KV，空氣放電±30KV；D+/D-數據接口防護推薦選用ESD靜電保護器件DW05DLC-B-S，工作電壓為5V、功率350W、鉗位電壓16V、結電容低至0.6pF、SOD-323封裝，符合AEC-Q 101車規認證，滿足：IEC 61000-4-2 Level 4，接觸放電±30KV，空氣放電±30KV。

WiFi信號接口浪湧靜電保護器件選型指南

用於汽車中控屏WiFi通信接口靜電浪湧保護器件，東沃技術推薦選用汽車級ESD管DWPMB0511D2-Q，工作電壓5V、功率60W、鉗位電壓18V、DFN1006-2L封裝；滿足：IEC 61000-4-2 Level 4，接觸放電±8KV，空氣放電±15KV；超低漏電流0.5µA，結電容低至0.18pF，非常適合高頻高帶寬信號的傳輸，能確保信號的完整性。
