Telematics BOX簡稱T-BOX，集成GPS、外部通信接口、電子處理單元、微控製器、移動通信單元和存儲器等功能模塊，是車聯網系統中重要組成部分，提供行車數據采集、行駛軌跡記錄、車輛故障監控、車輛遠程查詢和控製（開閉鎖、空調控製、車窗控製、發送機扭矩限製、發動機啟停）、駕駛行為分析、4G無線熱點分享等服務。通過連接CAN總線和外部雲平臺，還可實現車輛與車輛（V2V）、車輛與基礎設施（V2I）、車輛與互聯網（V2N）之間的通信和數據交換。

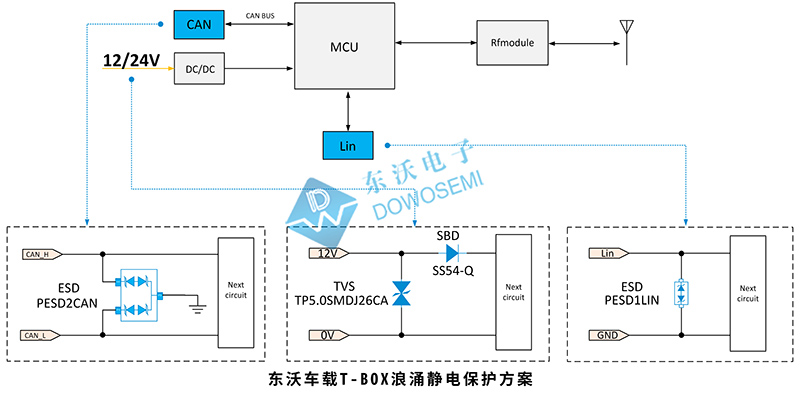

車載T-BOX電源端口浪湧過壓防護

車載設備電源部分一直是汽車電子EMC測試中考察重點，也是問題最多的部分，涉及整車測試的所有測試項目。因此，前期設計時，電源部分的電路設計和PCB layout要做合理規劃。針對電源部分防護設計，需要重點關註P5a波形拋負載防護，在設備輸入端推薦使用大功率TVS二極管進行保護。

車載T-BOX CAN總線ESD靜電保護

車載T-BOX CAN總線ESD靜電保護，推薦選用東沃PESD2CAN，工作電壓24V，峰值脈沖功率420W，低結電容、低鉗位特點，SOT-23封裝，符合AEC-Q 101車規認證，滿足：IEC 61000-4-2 Level 4，接觸放電±30KV，空氣放電±30KV，是一顆成熟穩定、高可靠性ESD靜電保護器件，具體參數詳情詳見產品規格書：ESD-PESD2CAN Datasheet。

車載T-BOX LIN總線ESD靜電保護

車載T-BOX LIN通訊總線接口ESD靜電保護，推薦選用東沃ESD二極管PESD1LIN，工作電壓15V/24V，峰值脈沖功率350W，低結電容、低鉗位特點，SOD-323封裝，符合AEC-Q 101車規認證，滿足：IEC 61000-4-2 Level 4，接觸放電±30KV，空氣放電±30KV，具體參數詳情詳見產品規格書：ESD-PESD1LIN Datasheet。

以上東沃車載T-BOX浪湧靜電保護方案介紹，如有特殊需求，歡迎前來探討。浪湧靜電防護方案，找東沃電子，電路保護不迷路！方案中選型用到的TVS二極管SM8S26CA、TP5.0SMDJ26CA、SM8S36CA、TP5.0SMDJ36CA、肖特基二極管SS54-Q和ESD二極管PESD2CAN、PESD1LIN，東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型，歡迎廣大新老客戶前來咨詢：13675816901（微信同號）朱工。
