12V系統車燈驅動電源口浪湧過壓防護器件選型:S34HE-Q和SM8S26CA

更新時間:2024-04-07來源:www.dowosemi.cn

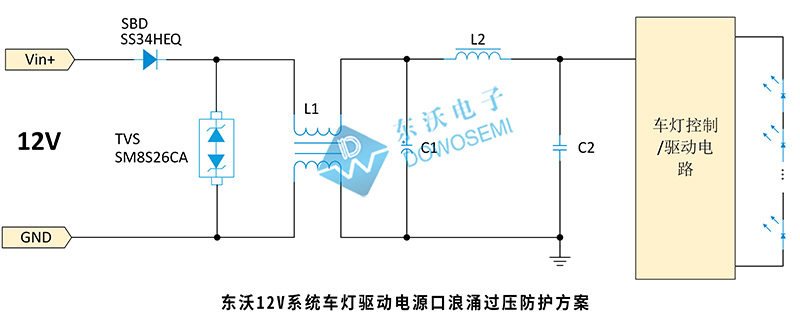

12V系統車燈驅動電源口浪湧過壓防護方案圖


12V系統車燈驅動電源口浪湧過壓防護方案詳解

從圖中可知,方案針對車燈驅動電路電源輸入口的浪湧過壓保護。在車載12V系統中,電源線上面的瞬態浪湧主要來源於拋負載。在12V系統車燈驅動電源輸入端,東沃電子技術選用S34HE-Q肖特基二極管用於防反接防護,車燈專用,散熱性好。緊接著,並聯了一顆雙向TVS瞬態抑製二極管SM8S26CA用於拋負載防護,可通過ISO 7637-2 P5a(Us=87V、Td=400ms、Ri=0.8Ω)測試等級。

12V系統車燈驅動電源口浪湧過壓防護器件參數

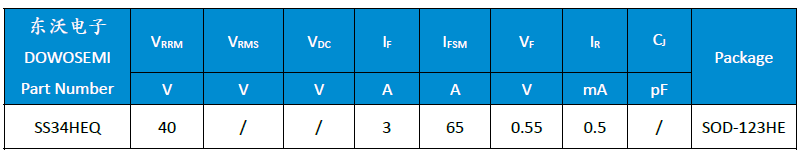

1)肖特基二極管S34HE-Q參數

東沃S34HE-Q是一顆穩定高可靠性肖特基二極管,通過AEC-Q101認證,汽車級品質,具體參數詳情,查看東沃「SBD-S32HE-Q~S320HE-Q (SOD-123HE) Datasheet」產品手冊可知:

√ 最大可重復峰值反向電壓:40V
√ 最大正向平均整流電流:3A
√ 正向不重復浪湧電流:65A
√ 最大正向電壓:0.55V
√ 最大反向電流:0.5mA
√ 典型熱阻:70°C/W
√ 封裝形式:SOD-123HE


2)TVS二極管SM8S26CA參數

東沃SM8S26CA是一顆非常成熟的TVS保護器件,通過AEC-Q101認證,穩定高可靠,汽車級品質,具體參數詳情,查看東沃「TVS-SM8S Series Datasheet」產品手冊可知:

√ 工作峰值反向電壓:26V
√ 最小擊穿電壓:28.9V
√ 最大擊穿電壓:31.9V
√ 鉗位電壓:42.1V
√ 峰值脈沖電流:157A
√ 漏電流:10uA
√ 峰值脈沖功率:6600W
√ 封裝形式:DO-218AB


以上是東沃12V系統車燈驅動電源口浪湧過壓防護方案詳細介紹,如有特殊需求,歡迎前來探討。浪湧靜電防護方案,找東沃電子,電路保護不迷路!方案中選用到的汽車級肖特基二極管S34HE-Q和汽車級TVS二極管SM8S26CA,東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型,歡迎廣大新老客戶前來咨詢:137 5773 6996(微信同號)余工
