光伏儲能MPPT控製系統各接口浪湧靜電保護方案及防護器件選型

更新時間:2024-04-01來源:www.dowosemi.cn

MPPT(Maximum Power Point Tracking)是太陽能電池板光伏發電系統中重要的一種控製技術。MPPT控製器能夠實時偵測太陽能板的發電電壓,並追蹤最高電壓電流值(VI),使系統以最大功率輸出對蓄電池充電,應用於太陽能光伏系統中,協調太陽能電池板、蓄電池、負載的工作,是光伏系統的大腦。


關於光伏MPPT控製系統,常有客戶前來東沃電子咨詢其浪湧靜電防護問題。眾所周知,MPPT控製系統具有多種不同的接口,比如輸入電源端口、RS-485接口、RS-232接口、 百兆以太網(100M)接口、USB2.0接口、CAN總線端口等等。針對光伏MPPT控製系統中各個端口接口,東沃電子技術設計了相應的防護方案。

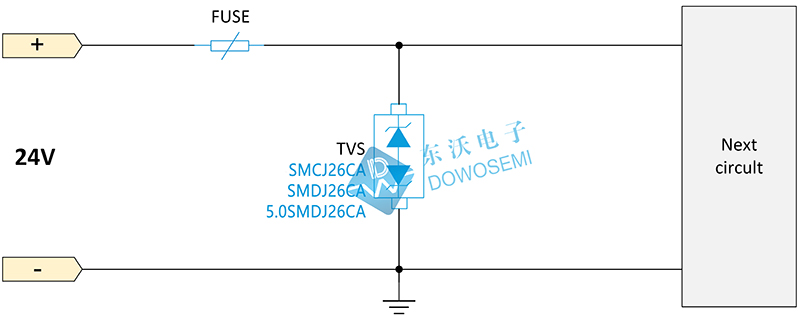

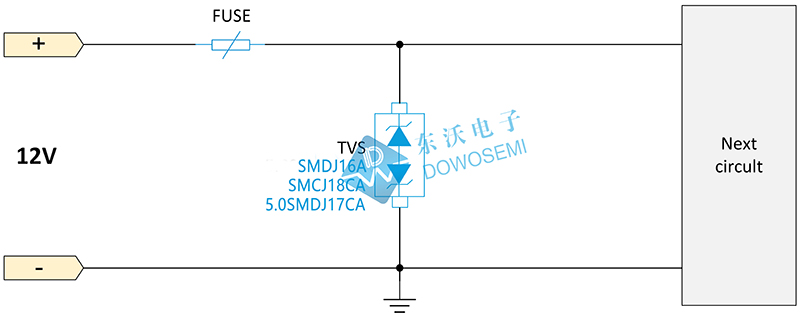

東沃光伏MPPT控製系統電源端口浪湧過壓保護方案圖

光伏MPPT控製系統輸入電源接口,用於連接太陽能電池板和控製器,一般直流輸入,有12V、24V、48V 等。

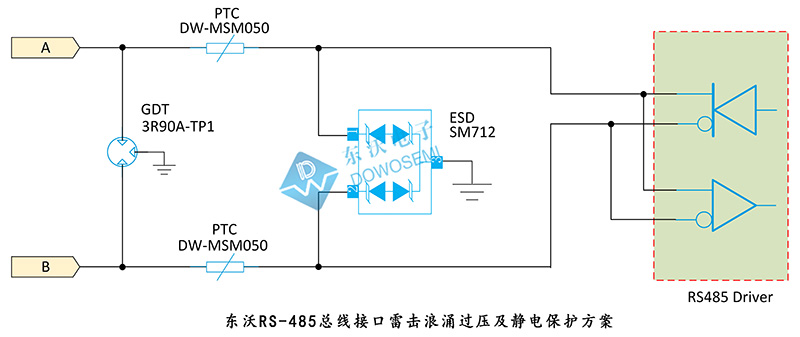

東沃光伏MPPT控製系統RS-485接口靜電浪湧保護方案圖

RS-485接口用於多個MPPT控製器之間進行數據交換、集中監控、遠程控製等。

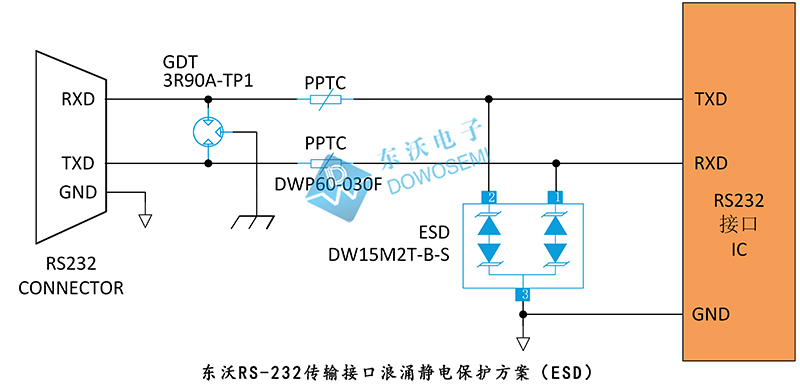

東沃光伏MPPT控製系統RS-232接口靜電浪湧保護方案圖

RS-232接口用於多個MPPT控製器之間進行數據交換、集中監控、遠程控製等。

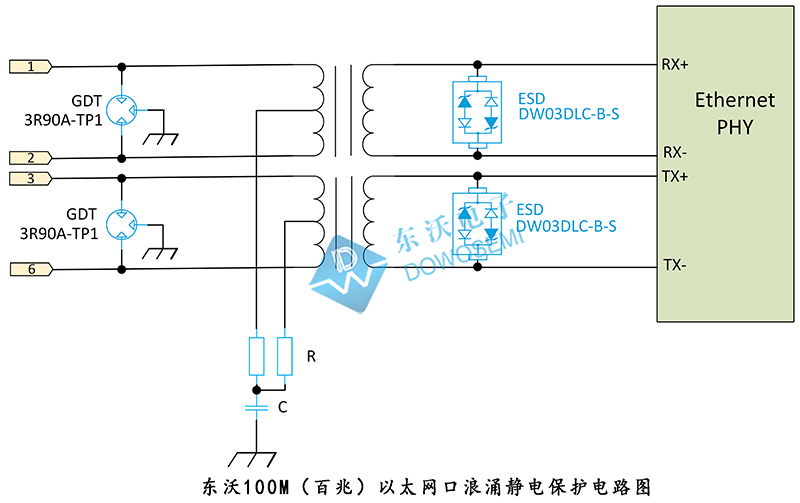

東沃光伏MPPT控製系統100M接口靜電浪湧保護方案圖

100M接口用於連接局域網或互聯網,實現遠程控製、數據上傳等功能。

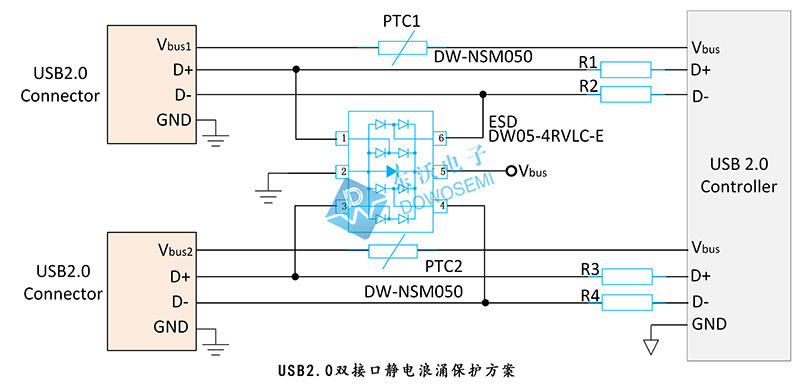

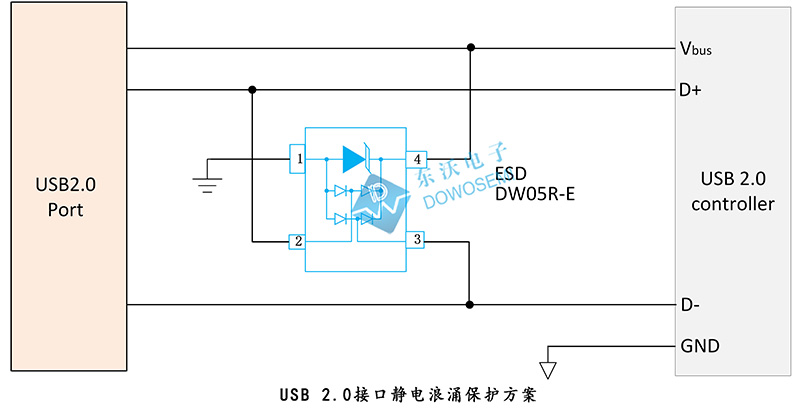

東沃光伏MPPT控製系統USB2.0接口靜電浪湧保護方案圖

USB2.0接口用於連接電腦或其他USB終端設備,實現數據傳輸和程序更新等功能。

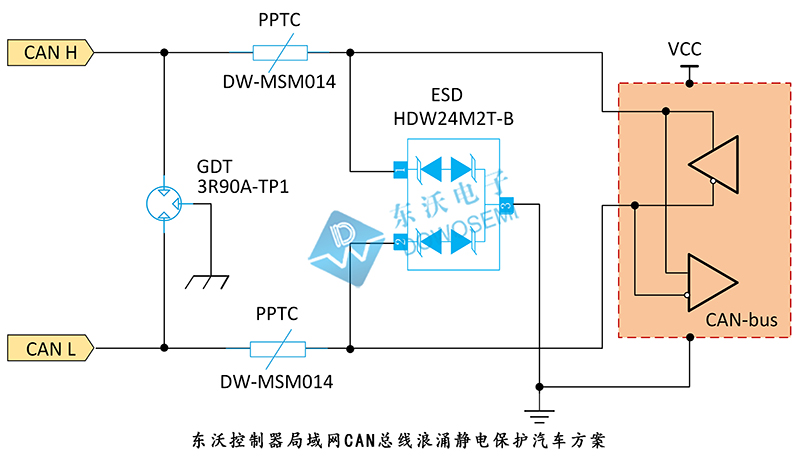

東沃光伏MPPT控製系統CAN總線端口靜電浪湧保護方案圖

CAN總線是一種基於控製器局域網(Controller Area Network)的通信總線,用於與其他設備進行通信,例如電池組、逆變器等,可以集成多個設備,形成一個完整的太陽能電站系統。


以上是東沃光伏MPPT控製系統接口保護方案設計圖,如有特殊需求,歡迎前來探討。浪湧靜電防護方案,找東沃電子,電路保護不迷路!方案中選用到的TVS二極管SMDJ16A、SMCJ18CA、5.0SMDJ17CA、SMCJ26CA、SMDJ26CA、5.0SMDJ26CA、SMCJ58CA、SMDJ58CA、5.0SMDJ58CA、自恢復保險絲DW-MSM050、DW-NSM050、DWP60-030F、DW-MSM014、陶瓷氣體放電管3R90A-TP1、ESD二極管SM712、DW15M2T-B-S、DW03DLC-B-S、DW05R-E、DW05-4RVLC-E、HDW24M2T-B,東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型,歡迎廣大新老客戶前來咨詢:137 5773 6996(微信同號)余工
