I/O（Input/Output），即輸入/輸出，通常指數據在內部存儲器和外部存儲器或其他周邊設備之間的輸入和輸出。常有客戶咨詢東沃電子：I/O接口有沒有必要進行靜電防護？I/O接口防護選用什麽型號的ESD二極管好？I/O接口用TVS二極管，如何選型選用？I/O端口選多大結電容的集成式ESD保護器件好……

I/O接口是主機與被控對象進行信息交換的紐帶,眾所周知，I/O接口很容易受到靜電放電（ESD）威脅甚至損壞，為此，I/O接口靜電防護是非常有必要的。接下來，電路保護器件廠家東沃電子從選用集成式和分立式ESD器件來設計I/O接口靜電保護解決方案圖。

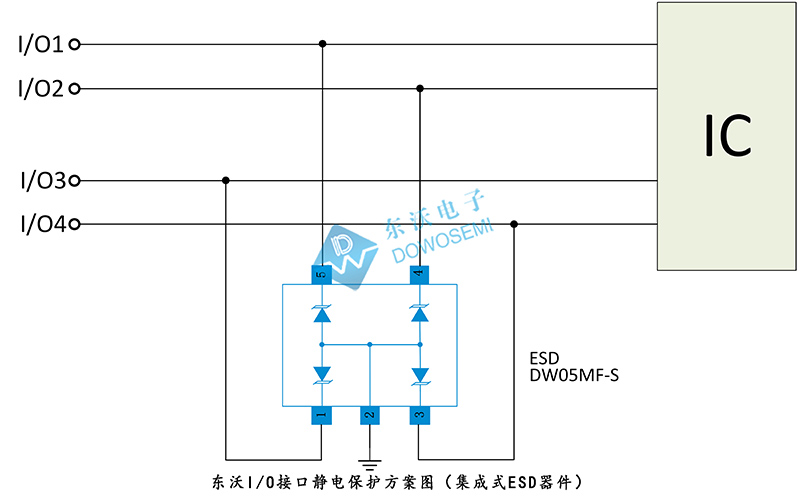

I/O接口靜電保護方案圖（集成式ESD器件）

從方案圖中可知，I/O接口靜電防護，東沃電子技術推薦選用1顆集成式ESD靜電保護二極管DW05MF-S，5V工作電壓、15V低鉗位電壓、1μA低漏電流；結電容<22PF，保證I/O信號的完整性；采用SOT-353超小集成封裝，節約空間。根據IEC 61000-4-2，它可提供高達±15kV（空氣放電）/±8kV（接觸放電）的ESD保護，根據IEC 61000-4-5，可承受5.5A（8/20us）的峰值脈沖電流，對接口芯片能夠提供可靠的靜電和浪湧保護。除了選用DW05MF-S之外，同時還推薦選用DW05MF-E集成式ESD保護管進行替代。

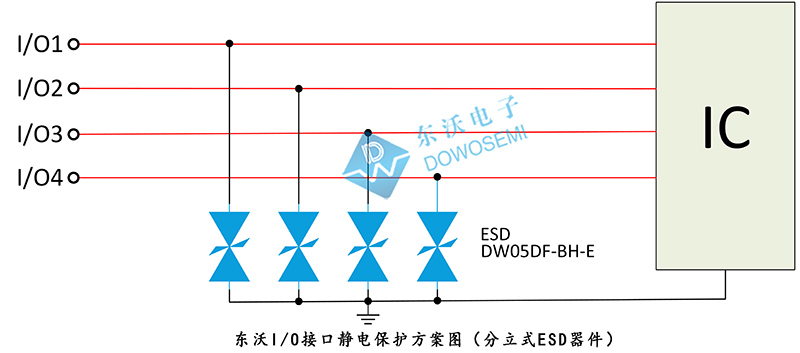

I/O接口靜電保護方案圖（分立式ESD器件）

從方案圖中可知，I/O接口靜電防護，東沃電子技術推薦選用4顆分立式ESD靜電保護二極管DW05DF-BH-E，5V工作電壓、8.5V低鉗位電壓、0.2μA低漏電流；結電容<14PF，保證I/O信號的完整性；采用DFN1006-2L封裝。根據IEC 61000-4-2，它可提供高達±30kV（空氣放電）/±30kV（接觸放電）的ESD保護，根據IEC 61000-4-5，可承受9A（8/20us）的峰值脈沖電流，對接口芯片能夠提供可靠的靜電和浪湧保護。除了選用DW05DF-BH-E之外，東沃技術還推薦選用分立式ESD靜電保護管DW05DF-BN-E或DW05DF-BS-E進行替代。

I/O接口ESD靜電保護二極管參數

查看東沃電子「ESD-DW05MF-S Datasheet」、「ESD-DW05MF-E Datasheet」、「ESD-DW05DF-BH-E Datasheet」、「ESD-DW05DF-BN-E Datasheet」、「ESD-DW05DF-BS-E Datasheet」產品規格書可知，其具體參數詳情如下圖所示：

以上是東沃I/O接口靜電保護經典方案圖，如有特殊需求，歡迎前來探討。浪湧靜電防護方案，找東沃電子，電路保護不迷路！方案中選用到的ESD靜電保護二極管DW05MF-S、DW05MF-E、DW05DF-BH-E、DW05DF-BN-E、DW05DF-BS-E，東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余工
