浪湧靜電防護方案設計中，最重要的環節是要了解分析浪湧電流的路徑，只有了解浪湧電流路徑之後，才能夠更好地給浪湧電流搭建壹條合理的泄放路徑。前段時間，有客戶向東沃電子求助：公司的監控無線設備GPS接口在過共模3KA@8/20μs±5T測試時，LDO芯片損壞，無法正常工作，該怎麽解決？針對客戶這個情況，東沃電子技術設計了GPS接口浪湧靜電防護方案圖，爲客戶電路安全保駕護航。

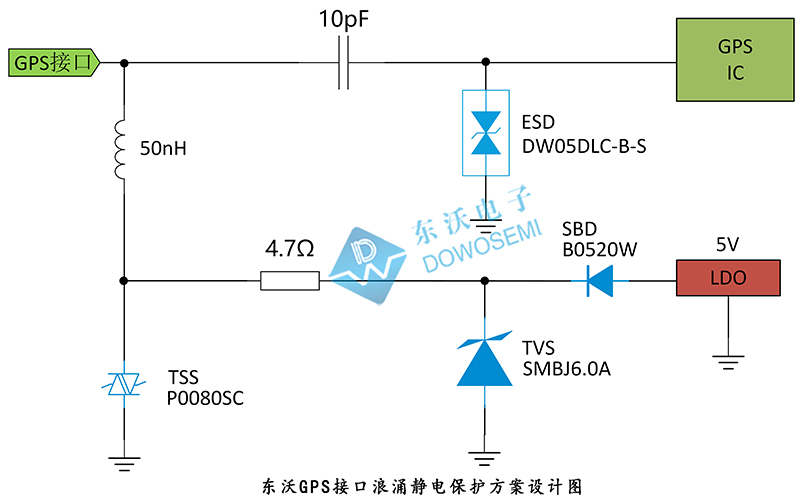

GPS接口浪湧靜電保護方案設計圖

GPS接口浪湧靜電保護方案詳解

從東沃GPS接口浪湧靜電保護方案設計圖可知，東沃電子技術從兩個方面進行浪湧靜電防護：壹個是對內饋直流電源進行浪湧防護，另壹個是對射頻信號進行防護。壹級電源防護，東沃技術推薦選用半導體放電管P0080SC，用于吸收雷擊或大浪湧電流。饋電部分防護選用單向瞬態抑制TVS二極管SMBJ6.0A和肖特基二極管B0520W，可有效保護後端LDO芯片免受浪湧的沖擊。二級信號接口選用東沃推出的ESD靜電保護二極管DW05DLC-B-S，工作電壓5V、低鉗位電壓18.3V、低漏電流1uA。根據IEC 61000-4-2標准，它可用于提供高達±30kV（空氣放電）/±30kV（接觸放電）的ESD保護，根據IEC 61000-4-5，可承受17A（8/20us）的峰值脈沖電流，對接口芯片能夠提供可靠的靜電和浪湧保護。ESD二極管DW05DLC-B-S結電容1PF，能夠保證射頻信號傳輸的完整性。

GPS接口浪湧靜電保護器件參數

1）半導體放電管P0080SC參數

查看東沃電子“TSS-PxxxxSC Series Datasheet”可知：

2）TVS二極管SMBJ6.0A參數

查看東沃電子“TVS-SMBJ Series Datasheet”可知：

3）肖特基二極管B0520W參數

查看東沃電子“SBD-B0520W Thru B0540W (SOD-123) Datasheet”可知：

4）ESD二極管DW05DLC-B-S參數

查看東沃電子“ESD-DW05DLC-B-S Datasheet”可知：
