TVS二極管SMCJ36CA在DC24V電源防護中的應用

更新時間:2019-05-04

對於經常跟電路保護元器件打交道的電子工程師而言,TVS瞬態抑制二極管型號、選型、應用、使用註意事項等方面知識必然是了然於胸。然而對於踏入電子行業的初級電子工程師和采購商而言,必要存在那麽壹段提升自我的學習歷程。關於SMCJ36CA,TVS管SMCJ系列常用型號之壹,您知道多少?它是如何保護DC24V電源系統的?哪家廠家生產的SMCJ系列瞬態抑制二極管好呢?

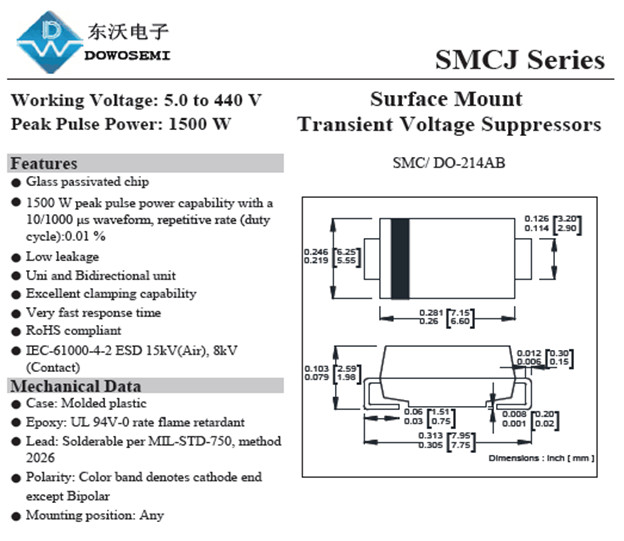

SMCJ系列TVS二極管規格特點

東沃電子SMCJ系列TVS瞬態抑制二極管,其峰值脈沖功率為1500W,反向關態電壓值5.0V-440V,電壓誤差控制在5%上下,響應速度ps級,優良的電壓箝位能力,低漏電流,玻璃鈍化結,高可靠性,小尺寸DO-214AB封裝,可高溫焊接,無鹵素,符合ROHS標準,可提供單雙向兩種TVS管產品選擇。

SMCJ系列型號詳情:SMCJ5.0A/CA、SMCJ6.0A/CA、SMCJ6.5A/CA、SMCJ7.0A/CA、SMCJ7.5A/CA、SMCJ8.0A/CA、SMCJ8.5A/CA、SMCJ9.0A/CA、SMCJ10A/CA、SMCJ11A/CA、SMCJ12A/CA、SMCJ13A/CA、SMCJ14A/CA、SMCJ15A/CA、SMCJ16A/CA、SMCJ17A/CA、SMCJ18A/CA、SMCJ19A/CA、SMCJ20A/CA、SMCJ22A/CA、SMCJ24A/CA、SMCJ26A/CA、SMCJ28A/CA、SMCJ30A/CA、SMCJ33A/CA、SMCJ36A/CA、SMCJ40A/CA、SMCJ43A/CA、SMCJ45A/CA、SMCJ48A/CA、SMCJ51A/CA、SMCJ54A/CA、SMCJ58A/CA、SMCJ60A/CA、SMCJ64A/CA、SMCJ70A/CA、SMCJ75A/CA、SMCJ78A/CA、SMCJ80A/CA、SMCJ85A/CA、SMCJ90A/CA、SMCJ100A/CA、SMCJ110A/CA、SMCJ120A/CA、SMCJ130A/CA、SMCJ140A/CA、SMCJ150A/CA、SMCJ160A/CA、SMCJ170A/CA、SMCJ180A/CA、SMCJ190A/CA、SMCJ200A/CA、SMCJ220A/CA、SMCJ250A/CA、SMCJ300A/CA、SMCJ350A/CA、SMCJ400A/CA、SMCJ440A/CA

DC24V電源防護方案詳解

其中,SMCJ18A、SMCJ24A、SMCJ24CA、SMCJ30CA、SMCJ33CA、SMCJ36CA、SMCJ48A、SMCJ48CA、SMCJ58A、SMCJ64CA等型號TVS管,是東沃電子熱賣、熱銷產品。接下來,東沃電子為大家分享的是:SMCJ36CA在DC24V電源防護方案中的應用:

1)應用背景:全球氣候變暖,使得雷雨天氣增加,倘若DC24V電源安全防護措施做不到位的話,容易遭受雷擊損壞,危害大,維修成本高,就目前形勢而言,高浪湧防護電源成為了行業的趨勢。

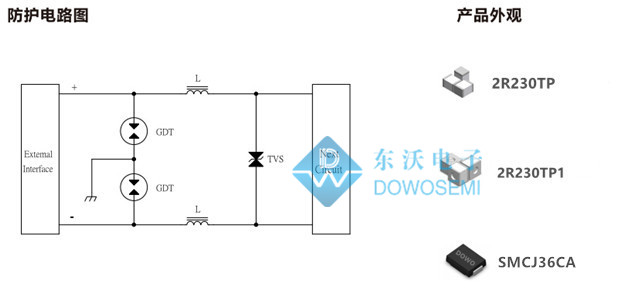

2)防護方案:防護電路圖


從電路圖可以看出,電路中所使用的東沃電子電路保護元器件有:

√  TVS管:SMCJ36CA

擊穿電壓值40V-44.2V,反向關態電壓值36V,箝位電壓最大值58.1V,瞬時峰值脈沖電流25.82A;

√ GDT:2R230TP

直流標稱電壓230±20%V,沖擊電流(8/20μS)5KA,電容值<1.0pF,電阻>1GΩ;

√ GDT:2R230TP1

直流標稱電壓230±20%V,沖擊電流(8/20μS)2KA,電容值<1.0pF,電阻>1GΩ;


SMCJ36CA在DC24V電源防護方案中的應用

從上面的防護電路圖可以看出,前級電路防護采用的是通流量很大、體積較小的貼片陶瓷氣體放電管,中間采用的是電感L做退耦,促使GDT釋放大電流,後級采用的是響應速度ps級、殘壓很低的TVS瞬態抑制二極管SMCJ36CA。東沃電子DC24V電源方案,滿足IEC61000-4-5、GB/T17626.5等浪湧測試的同時,還通過了1.2/50μs-8/20μs浪湧測試。

此電源防護方案同樣適用在:球機電源、電源適配器、LED電源、音樂播放器、數碼相框電源、車載電源等其他DC24V供電電源中。可見,市場對於SMCJ36CA需求極大,高品質的TVS管為電路安全保駕護航。欲想了解更多有關SMCJ36CA在電路中的設計方案,東沃電子FAE工程師隨時為您服務!
